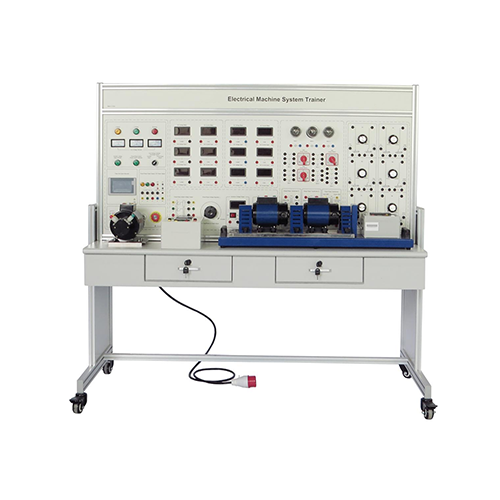

MR497E เครื่องฝึกระบบไฟฟ้า อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์ฝึกอบรมอาชีพ

I. ภาพรวมผลิตภัณฑ์

1.1 ภาพรวม

บอร์ด ฝึกปฏิบัติการทดลองไฟฟ้า MR497E เป็นอุปกรณ์ทดลองอเนกประสงค์ที่ครอบคลุม ออกแบบมาเพื่อมอบประสบการณ์ที่ครอบคลุมแก่นักเรียนในการทดลองเกี่ยวกับไฟฟ้าและมอเตอร์ อุปกรณ์นี้ไม่เพียงเหมาะสำหรับการทดลองเกี่ยวกับมอเตอร์เท่านั้น แต่ยังสามารถใช้กับการทดลองหม้อแปลงไฟฟ้าเฟสเดียวและสามเฟส และสามารถขยายขอบเขตไปยังการทดลองเทคโนโลยีควบคุมไฟฟ้าได้อีกด้วย การออกแบบคำนึงถึงความต้องการของสภาพแวดล้อมการเรียนการสอนและห้องปฏิบัติการ มาพร้อมเครื่องมือที่จำเป็น แหล่งจ่ายไฟพิเศษ มอเตอร์ อุปกรณ์ทดลองอื่นๆ และสายเชื่อมต่อ เพื่อให้การทดลองดำเนินไปได้อย่างราบรื่น

1.2 คุณสมบัติ

ความครอบคลุมที่แข็งแกร่ง: การออกแบบ บอร์ดฝึกอบรมการทดลองไฟฟ้า MR497E ช่วยให้สามารถทำการทดลองไฟฟ้าได้หลากหลายรูปแบบ รวมถึงการลากมอเตอร์ การทดลองหม้อแปลงไฟฟ้าเฟสเดียวและสามเฟส และการทดลองเทคโนโลยีการควบคุมไฟฟ้า ทำให้เป็นแพลตฟอร์มการทดลองที่มีความอเนกประสงค์
มีอุปกรณ์ครบครัน: อุปกรณ์นี้มีส่วนประกอบและสายเชื่อมต่อที่จำเป็นทั้งหมด รวมถึงเครื่องมือ แหล่งจ่ายไฟเฉพาะและมอเตอร์ ฯลฯ เพื่อให้แน่ใจว่าผู้ใช้สามารถทำการทดลองต่างๆ ได้โดยไม่มีอุปสรรค
วัสดุคุณภาพสูง: รางมอเตอร์ทำจากสแตนเลส และแผ่นเหล็กหนา 20 มม. ผลิตจากวัสดุคุณภาพสูงเหล่านี้ ช่วยเพิ่มความทนทานให้กับอุปกรณ์ ลดเสียงรบกวนขณะมอเตอร์ทำงาน และป้องกันการเสียรูป ช่วยให้อุปกรณ์ทำงานได้อย่างเสถียรยาวนาน
การวัดที่แม่นยำ: "ไดนาโมมิเตอร์กระแสตรงแบบแก้ไข" ใช้สำหรับวัดกำลังขับของมอเตอร์หลัก การออกแบบนี้ช่วยแก้ปัญหาจุดบอดขนาดใหญ่และความคลาดเคลื่อนสูงที่พบในการใช้ "ไดนาโมมิเตอร์กระแสเอ็ดดี้" ก่อนหน้านี้ และเพิ่มความแม่นยำในการวัด
ฟังก์ชั่นการป้องกันความปลอดภัย: อุปกรณ์มีฟังก์ชั่นการป้องกันแรงดันไฟฟ้าแบบชิปเดียว กระแสไฟรั่ว และเฟสต่อเฟส การป้องกันไฟฟ้าเกินในพื้นที่ หรือการตรวจสอบไฟฟ้าลัดวงจรอัตโนมัติ ซึ่งช่วยเพิ่มความปลอดภัยในการทดลองได้อย่างมาก

II. พารามิเตอร์ประสิทธิภาพ

กำลังไฟเข้า: สามเฟส ห้าสาย AC 380V 50Hz
น้ำหนัก: 154กก.
สภาพการทำงาน: อุณหภูมิโดยรอบ: -10℃ +40℃ ความชื้นสัมพัทธ์: <85% (25℃)
ขนาด: 1640*760*1540


III.รายการส่วนประกอบและบทนำโดยละเอียด

3.1 ส่วนหลัก

ตัวเลข ชื่อ
1 โมดูลพลังงาน
2 โมดูลการวัด DC
3 โมดูลการวัดกระแสสลับ
4 โมดูลควบคุมแรงดันไฟฟ้า
5 หลอดไฟ สวิตช์ โมดูลลดแรงดัน
6 โมดูลโหลด

3.2 อุปกรณ์เสริม

ตัวเลข ชื่อ ปริมาณ
1 ฟิวส์ 5A 5*20 5
2 ฟิวส์ 3A 5*20 5
3 ฟิวส์ 2A 5*20 5
4 ฟิวส์ 1.5A 5*20 5
5 ฟิวส์ 0.5A 5*20 5
6 สายไฟฟ้า 4 มม. 1 ม. ปลายคู่ สีแดง 10
7 สายไฟฟ้า 4 มม. 1 ม. ปลายคู่ สีเขียว 10
8 สายไฟฟ้า 4 มม. 1 ม. ปลายคู่ สีเหลือง 10
9 สายไฟฟ้า 4 มม. 1 ม. ปลายคู่ สีน้ำเงิน 10
10 สายไฟฟ้า 4 มม. 1 ม. ปลายคู่ สีดำ 10
11 สายไฟฟ้า 4 มม. 1 ม. 2 หัว สองสี 1
12 สายไฟฟ้า 2 มม. 2 ม. สีแดง 1
13 สายไฟฟ้า 2 มม. 2 ม. สีดำ 1
14 มอเตอร์/เครื่องกำเนิดไฟฟ้ากระแสตรง DC220V 180W 1440r/นาที 1
15 ไดนาโมมิเตอร์ DC ที่แก้ไขแล้ว 180W 1440 รอบ/นาที 1
16 มอเตอร์สลิปริงแบบสามเฟส 380V 180W 1440r/นาที 1
17 เครื่องวัดความถี่รอบอัจฉริยะ 1
18 โมดูลมิเตอร์วัดกำลังไฟฟ้าและมิเตอร์วัดค่ากำลังไฟฟ้า 1
19 หลอดไฟ 5

IV. รายการการทดลอง
การทดลองที่ 1 การทดลองความรู้เกี่ยวกับมอเตอร์ DC
การทดลองที่ 2 การทดลองการสตาร์ทมอเตอร์ DC แบบต้านทานอนุกรม
การทดลองที่ 3 การทดลองการย้อนกลับของมอเตอร์ DC (เดินหน้าและถอยหลัง)
การทดลองที่ 4 การทดลองควบคุมความเร็วมอเตอร์ DC โดยการเปลี่ยนค่าความต้านทานในวงจรอาร์เมเจอร์
การทดลองที่ 5 การทดลองควบคุมความเร็วมอเตอร์ DC โดยการเปลี่ยนแรงดันอาร์เมเจอร์
การทดลองที่ 6 การทดลองควบคุมความเร็วของมอเตอร์ DC โดยการเปลี่ยนค่าความต้านทานในวงจรกระตุ้น
การทดลองที่ 7 การทดลองอัตราส่วนหม้อแปลงเฟสเดียว
การทดลองที่ 8 การทดลองหม้อแปลงเฟสเดียวแบบไม่มีโหลด
การทดลองที่ 9 การทดลองไฟฟ้าลัดวงจรหม้อแปลงเฟสเดียว
การทดลองที่ 10 การทดลองโหลดหม้อแปลงเฟสเดียว
การทดลองที่ 11 การทดลองทดสอบความต้านทานสเตเตอร์ของมอเตอร์แบบอะซิงโครนัสแบบขดลวดสามเฟส
การทดลองที่ 12 การทดลองทดสอบมิเตอร์วัดกำลังไฟฟ้า
การทดลองที่ 13 การทดลองทดสอบมิเตอร์วัดกำลังไฟฟ้า
การทดลองที่ 14 การทดลองวิธีการระบุขั้วของหม้อแปลง
การทดลองที่ 15 การทดลองทดสอบโหลดหม้อแปลงสามเฟส
การทดลองที่ 16 การทดลองสตาร์ทมอเตอร์แบบอะซิงโครนัสด้วยขดลวดสามเฟส
การทดลองที่ 17 ไดนาโมมิเตอร์เพื่อวัดแรงบิดของมอเตอร์อะซิงโครนัสแบบขดลวดสามเฟส
การทดลองที่ 18 การใช้สัญญาณเตือนแบบกำหนดเวลา
การทดลองที่ 19 ไดนาโมมิเตอร์เพื่อวัดแรงบิดของมอเตอร์ชันท์ DC
การทดลองที่ 20 การทดสอบการเชื่อมต่อแบบสตาร์/เดลต้าด้านรองของหม้อแปลงสามเฟส
