ชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของซีเมนส์ อุปกรณ์ฝึกอบรมการควบคุมกระบวนการ อุปกรณ์การสอน

MR003P ชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของซีเมนส์ อุปกรณ์ฝึกอบรมการควบคุมกระบวนการ อุปกรณ์การสอน
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

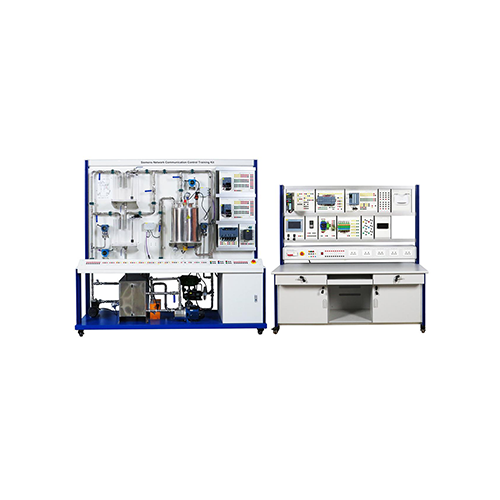

ชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของ Siemens ประกอบด้วยสองส่วน ได้แก่ หน่วยแอคทูเอเตอร์และคอนโซล
แอคทูเอเตอร์: สร้างขึ้นจากโครงอลูมิเนียมอัลลอยด์ ประกอบด้วยถังเก็บน้ำ ปั๊มน้ำ วาล์วควบคุมแบบแปรผันตามสัดส่วน ตัวทำความร้อน เซ็นเซอร์วัดการไหล เซ็นเซอร์วัดอุณหภูมิ เซ็นเซอร์วัดความดัน ฯลฯ ซึ่งสามารถควบคุมแบบเรียงลำดับและแบบ PID ได้
คอนโซลก็สร้างขึ้นจากโครงอลูมิเนียมอัลลอยด์เช่นกัน ประกอบด้วยกล่องจ่ายไฟ คอมพิวเตอร์ PLC โมดูลการสื่อสาร ฯลฯ ซึ่งสามารถติดตั้งกล่องแขวนโมดูลแบบสองชั้นได้ การเดินสายโมดูล PLC ใช้ขั้วต่อ K4 เพื่อส่งไปยังแผงกล่องแขวน
ภาพรวมระบบของชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของ Siemens:
1. คอมพิวเตอร์โฮสต์ของระบบใช้ซอฟต์แวร์การกำหนดค่าเพื่อตรวจสอบข้อมูลและควบคุมจากระยะไกล PLC ใช้แบรนด์ Siemens โดยมี S7-1513+DP เป็นโมดูลหลักและ S7-1214+DP เป็นโมดูลรอง สถานีหลักและสถานีรองรองรับการสื่อสาร DP และ Ethernet
2. ปั๊มน้ำของแอคทูเอเตอร์ถูกควบคุมโดยอินเวอร์เตอร์ Siemens G120 อินเวอร์เตอร์สามารถปรับความเร็วของปั๊มน้ำแบบเรียลไทม์ตามสัญญาณเอาต์พุตแบบอนาล็อกหรือวิธีการสื่อสารของ PLC เพื่อให้บรรลุวัตถุประสงค์ในการควบคุมการไหล
3. อุปกรณ์และเซ็นเซอร์ของแอคทูเอเตอร์เชื่อมต่อกับ PLC-S7-1214 ผ่านตัวเชื่อมต่อ DP/PA และ AFD สำหรับการสื่อสาร
3. อุปกรณ์และเซ็นเซอร์ของแอคทูเอเตอร์เชื่อมต่อกับ PLC-S7-1214 ผ่านตัวเชื่อมต่อ DP/PA และ AFD สำหรับการสื่อสาร 4. ตัวขับเคลื่อนติดตั้งเซ็นเซอร์วัดความดัน 2 ตัวและเซ็นเซอร์วัดอุณหภูมิที่รองรับโปรโตคอล DP ซึ่งสามารถสื่อสารผ่านเครือข่ายแบบวงแหวน การสื่อสารแบบหลายจุด และการสื่อสารแบบจุดต่อจุดได้
5. ตัวขับเคลื่อนติดตั้งเซ็นเซอร์วัดความดัน 2 ตัวและเซ็นเซอร์วัดอุณหภูมิที่รองรับโปรโตคอล PA ซึ่งสามารถสื่อสารผ่านเครือข่ายแบบวงแหวน การสื่อสารแบบหลายจุด และการสื่อสารแบบจุดต่อจุดได้
6. ตัวขับเคลื่อนติดตั้งเซ็นเซอร์วัดความดัน 2 ตัวและเซ็นเซอร์วัดอุณหภูมิที่รองรับโปรโตคอล HART ซึ่งสามารถสื่อสารผ่านเครือข่ายแบบวงแหวน การสื่อสารแบบหลายจุด และการสื่อสารแบบจุดต่อจุดได้
7. ติดตั้งกล่องแขวนปุ่มกดระยะไกลพร้อมโมดูล I/O ระยะไกลของ Siemens ไว้ภายใน และควบคุมการเริ่มและหยุดอุปกรณ์จากระยะไกลผ่านการสื่อสารอีเธอร์เน็ต
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: สามเฟส ห้าสาย 380V
พารามิเตอร์อินเวอร์เตอร์ Siemens G120: 6SL3210-1PE11-8UL1 อินพุต: 3*400-480V, เอาต์พุต: 0-แรงดันอินพุต
PLC Siemens 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)
CPU PLC Siemens 6ES7 511-1CK01-0AB0 1511C-1 PN DI16/DQ16, AI5/AQ2
บอร์ดสัญญาณ RS485 CB1241 6ES7 241-1CH30-1XB0
โมดูลขยายอนาล็อก PLC Siemens 6ES7 232-4HB32-0XB0 SM 1232 AQ 2 x 14 บิต
โมดูล Siemens DP CM1542-5 6GK7 542-5DX00-0XE0
2.2 ขนาดและน้ำหนัก
ขนาด 1: ความยาว 2130 มม. ความกว้าง 752 มม. ความสูง 2055 มม.
น้ำหนัก 1: <427 กก.
ขนาด 2: ความกว้าง 1705 มม. ความสูง 703 มม. ความสูง 1736 มม.
น้ำหนัก 2: <234 กก.
