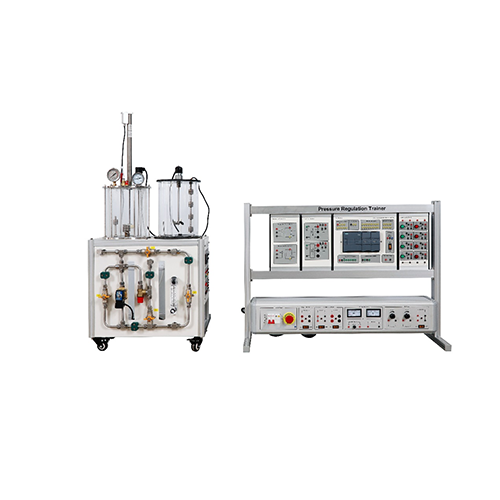

MR004P อุปกรณ์ฝึกการควบคุมแรงดัน อุปกรณ์ฝึกการควบคุมกระบวนการ อุปกรณ์การสอน อุปกรณ์การเรียนการสอน
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
โต๊ะสอนการศึกษาเกี่ยวกับกระบวนการควบคุมแรงดันช่วยให้สามารถ: ศึกษาหลักการควบคุม การสอบเทียบและการกำหนดค่าพารามิเตอร์ของตัวควบคุม ตัวแปลง ตัวส่งสัญญาณ และวาล์ว ศึกษาการควบคุมแบบวนรอบ การควบคุมแบบทั้งหมดหรือไม่มีเลย การควบคุมแบบ P/PI/PID การหน่วงเวลาด้วยอุณหภูมิแปรผัน การคำนวณโดยใช้ซอฟต์แวร์ตรวจสอบและโต๊ะตรวจสอบการเก็บข้อมูล
1.2 คุณสมบัติ
1. การออกแบบผลิตภัณฑ์มีขนาดเล็ก สวยงาม แข็งแรง และทนทาน
2. ผลิตภัณฑ์ได้รับการออกแบบแบบโมดูลาร์ โครงสร้างชัดเจนและเข้าใจง่าย
3. การออกแบบผลิตภัณฑ์มีความปลอดภัย และมีการติดตั้งวาล์วนิรภัยเพื่อความปลอดภัยของผู้ใช้
4. ผลิตภัณฑ์รองรับระบบดิจิทัล และสามารถรวบรวมข้อมูลผ่านพีซีได้
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับเฟสเดียว 220V 50Hz
เบรกเกอร์วงจรป้องกันการรั่วไหล: 2P; 16A;
พารามิเตอร์ตัวส่งสัญญาณอุณหภูมิ: PT100; DC24V; 0-100℃; เอาต์พุต 4-20mA
สภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด 1: 580*580*1230 มม.
น้ำหนัก 1: <50 กก.
ขนาด 2: 1010*440*780 มม.
น้ำหนัก 2: <50 กก.
III. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 เกจวัดระดับอิเล็กทรอนิกส์
2 เกจวัดความดัน
3 วาล์วระบายอากาศ
4 เกจวัดความดันอิเล็กทรอนิกส์
5 เทอร์โมมิเตอร์
6 มอเตอร์กวน
7 ถังน้ำผสม
8 เกจวัดระดับแบบสี่ข้อต่อ
9 โครงไฟฟ้า
10 สวิตช์ระดับดิจิทัล
11 ฮีตเตอร์
12 ใบพัดกวน
13 เครื่องวัด TDS
14 เทอร์โมมิเตอร์
15 วาล์วควบคุมแบบสัดส่วน
16 เครื่องวัดค่าการนำไฟฟ้า
17 วาล์วโซลินอยด์
18 วาล์วนิรภัย
19 เครื่องวัดอัตราการไหล
20 วาล์ว
21 กล่องจ่ายไฟ
3.2 ส่วนประกอบไฟฟ้า
หมายเลข ชื่อ
1 กล่องแขวนตัวส่งสัญญาณอุณหภูมิ
2 กล่องแขวนวงจรขับ
3 กล่องแขวน PLC
4 กล่องแขวนสวิตช์ปุ่มกด
5 เบรกเกอร์วงจร
6 ปุ่มหยุดฉุกเฉิน สวิตช์
7 เอาต์พุต DC24V
8 DC5V/DC48V
9 โมดูลวัดแรงดันและกระแส
10 โมดูลจ่ายไฟ DC
3.3 อุปกรณ์เสริม
หมายเลข ชื่อ
1 ท่ออากาศโปร่งใส
2 สายเคเบิลเครือข่าย
3 สายไฟสีน้ำเงิน 2 มม.
4 สายไฟสีเขียว 2 มม.
5 สายไฟสีเหลือง 2 มม.
6 สายไฟสีแดง 2 มม.
7 สายไฟสีดำ 2 มม.
8 สายไฟสีเหลือง 4 มม.
9 สายไฟสีแดง 4 มม.
10 สายไฟสีดำ 4 มม.
11 สายไฟสีน้ำเงิน 4 มม.
12 สายไฟสีดำ 3 มม.
13 สายไฟสีแดง 3 มม.
IV. รายการอุปกรณ์
หมายเลข ชื่อ จำนวน
1 เกจวัดระดับอิเล็กทรอนิกส์ 1
2 เกจวัดความดัน 1
3 วาล์วระบายอากาศ 1
4 เกจวัดความดันอิเล็กทรอนิกส์ 1
5 เทอร์โมมิเตอร์ 1
6 มอเตอร์กวน 1
7 ถังน้ำผสม 1
8 เกจวัดระดับแบบสี่ข้อต่อ 1
9 โครงไฟฟ้า 1
10 สวิตช์ระดับดิจิทัล 1
11 ฮีตเตอร์ 1
12 ใบพัดกวน 1
13 เครื่องวัด TDS 1
14 เทอร์โมมิเตอร์ 1
15 วาล์วควบคุมแบบสัดส่วน 1
16 เครื่องวัดค่าการนำไฟฟ้า 1
17 วาล์วโซลินอยด์ 1
18 วาล์วนิรภัย 1
19 เครื่องวัดอัตราการไหล 1
20 วาล์ว 4
21 กล่องจ่ายไฟ 1
22 กล่องแขวนเครื่องส่งสัญญาณอุณหภูมิ 1
23 กล่องแขวนวงจรขับ 1
24 กล่องแขวน PLC 1
25 กล่องแขวนสวิตช์ปุ่มกด 1
26 เบรกเกอร์วงจร 1
27 สวิตช์หยุดฉุกเฉิน 1
28 ท่ออากาศโปร่งใส 1
29 สายเคเบิลเครือข่าย 1
30 สายไฟสีน้ำเงิน 2 มม. 5
31 สายไฟสีเขียว 2 มม. สายไฟ 10 เส้น
32 สายไฟสีเหลือง 2 มม. 20 เส้น
33 สายไฟสีแดง 2 มม. 15 เส้น
34 สายไฟสีดำ 2 มม. 15 เส้น
35 สายไฟสีเหลือง 4 มม. 2 เส้น
36 สายไฟสีแดง 4 มม. 2 เส้น
37 สายไฟสีดำ 4 มม. 2 เส้น
38 สายไฟสีน้ำเงิน 4 มม. 2 เส้น
39 สายไฟสีดำ 3 มม. 2 เส้น
40 สายไฟสีแดง 3 มม. 2 เส้น
V. รายการทดลอง
การทดลองที่ 1 การควบคุมวาล์วแบบสัดส่วนการไหล
การทดลองที่ 2 การควบคุมระดับของเหลวด้วยปั๊มน้ำแบบ PID
การทดลองที่ 3 การควบคุมความดันด้วยปั๊มน้ำแบบ PID
การทดลองที่ 4 การควบคุมอุณหภูมิด้วยปั๊มน้ำแบบ PID
การทดลองที่ 5 การทดสอบ TDS
