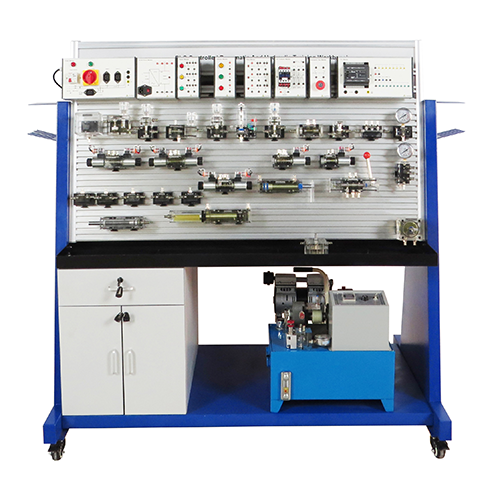

MR169M แท่นฝึกอบรมระบบนิวแมติกและไฮดรอลิกควบคุมด้วย PLC อุปกรณ์การศึกษา อุปกรณ์การสอนทางเทคนิค อุปกรณ์ฝึกอบรมเมคาทรอนิกส์
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
ระบบนี้ใช้ส่วนประกอบไฮดรอลิกแบบโปร่งใส โครงสร้างกล่องอลูมิเนียมแบบโมดูลาร์ ข้อต่อวงจรน้ำมันที่เคลื่อนที่ได้ และวงจรไฟฟ้าทั่วไป การใช้เครื่องมือและวัสดุที่มาพร้อมกับเครื่อง และอ้างอิงจากคำแนะนำในการทดลอง สามารถควบคุม ทดลอง และทดสอบระบบส่งกำลังไฮดรอลิกทั่วไปต่างๆ ได้อย่างง่ายดาย ช่วยให้นักเรียนเข้าใจหลักการภายใน โครงสร้าง และกระบวนการทำงานของวงจรน้ำมันและส่วนประกอบไฮดรอลิก และเป็นเครื่องมือสำคัญสำหรับการสอนระบบส่งกำลังไฮดรอลิก
1.2 คุณสมบัติ
(1) อุปกรณ์ประกอบด้วยโครงโลหะแผ่นความแข็งแรงสูง สวยงามและทนทาน ด้านล่างมีล้ออเนกประสงค์เพื่อความสะดวกในการเคลื่อนย้าย มีตู้สำหรับเก็บเครื่องมือและอุปกรณ์ และสถานีไฮดรอลิกถูกรวมไว้ที่ด้านล่างของอุปกรณ์ บล็อกวาล์วไฮดรอลิกต่างๆ ถูกยึดไว้บนโปรไฟล์พื้นผิวพิเศษ และร่องแผงมีระยะห่าง 25 มม. เพื่อให้สามารถเสียบและถอดส่วนประกอบต่างๆ ได้อย่างง่ายดาย ส่วนบนวางอยู่บนกล่องแขวนควบคุมไฟฟ้า ซึ่งมีขนาดกะทัดรัดโดยรวม
(2) ส่วนประกอบไฮดรอลิกแต่ละชิ้นมีแผ่นฐานสำหรับเปลี่ยนวงจรน้ำมัน ซึ่งสามารถติดตั้งบนแผงควบคุมได้อย่างง่ายดายและอิสระ การทับซ้อนของวงจรน้ำมันใช้ข้อต่อแบบเปิดและปิดที่เปลี่ยนเร็ว ซึ่งถอดประกอบได้ง่าย ไม่รั่วซึม ลดการสูญเสีย และรักษาสุขอนามัยของสิ่งแวดล้อม
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: กำลังไฟเข้า: ไฟฟ้ากระแสสลับ 220V แบบเฟสเดียวสามสาย
ระยะห่างร่อง: 25 มม.
ข้อมูลจำเพาะ: ตู้: 1
โครงสร้างโต๊ะ: 1
ล้อเลื่อนแบบร่องแยก: 4
ช่วงความเร็วจำกัดเพื่อความปลอดภัย: 1000-1500 รอบต่อนาที
เมื่อปั๊มไฮดรอลิกทำงาน เสียงรบกวนจะ ≤58dB0 ที่ระยะห่าง 1.5 เมตรจากโต๊ะไฮดรอลิก
ความสว่าง: 0…2kW/㎡
การเอียง: 0…90°
2.2 ขนาดและน้ำหนัก
ขนาด: 1650*1050*1730 มม.
น้ำหนัก: ＜345 กก.
III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข
ชื่อ
หน้าที่และคำแนะนำ
1
โครง
ส่วนรองรับ
2
แผง
ใช้สำหรับการทดลอง
3
สถานีไฮดรอลิก
การจ่ายน้ำมัน
4
อากาศ ปั๊ม
แหล่งจ่ายแก๊ส
5
ตู้
วางอุปกรณ์ที่ใช้แล้ว
6
ล้อเลื่อน
เคลื่อนย้ายสะดวก
3.2 ชิ้นส่วนไฟฟ้า
หมายเลข
ชื่อ
หน้าที่ คำอธิบาย
1
โมดูลพลังงาน
แหล่งจ่ายไฟ
2
โมดูลไฟแสดงสถานะ
แสดงสถานะเปิด/ปิด
3
โมดูลปุ่มกด
ส่วนประกอบควบคุม
4
โมดูลรีเลย์
ส่วนประกอบควบคุม
5
โมดูลคอนแทคเตอร์ AC
ส่วนประกอบควบคุม
6
โมดูลหยุดฉุกเฉิน
ป้องกัน/ควบคุมวงจรเปิด/ปิด
7
โมดูลอินเวอร์เตอร์
แปลงไฟ AC 220V เป็น DC 24V
8
โมดูล PLC
ควบคุมส่วนประกอบผ่านสัญญาณ
3.3 อุปกรณ์เสริม
หมายเลข
ชื่อ
หน้าที่ คำอธิบาย
1
ท่อลม RPU4*2.5 แบบใส
ระบายอากาศชิ้นส่วนนิวแมติก
2
ตัวเชื่อมต่อนิวแมติกสี่ทาง ∮4
สามารถเชื่อมต่อชิ้นส่วนนิวแมติกได้หลายชิ้น
3
ตัวเชื่อมต่อนิวแมติกสามทาง PE4
สามารถเชื่อมต่อชิ้นส่วนนิวแมติกได้หลายชิ้น
4
กรรไกรตัดท่อลม TK-3
ตัดท่อลม
5
สายไฟ 4 มม. ยาว 2 เมตร ปลายคู่ สีดำ
เชื่อมต่อ วงจร
6
สายไฟ 4 มม. ยาว 2 เมตร แบบสองหัว สองสี
เชื่อมต่อวงจร
7
สายไฟ 2 มม. ยาว 100 ซม. สีแดง
เชื่อมต่อวงจร
8
สายไฟ 2 มม. ยาว 100 ซม. สีดำ
เชื่อมต่อวงจร
9
สายไฟ 2 มม. ยาว 100 ซม. สีเหลือง
เชื่อมต่อวงจร
10
สายไฟ 2 มม. ยาว 100 ซม. สีเขียว
เชื่อมต่อวงจร
11
ท่อไฮดรอลิกใส (600 มม. 12 ชิ้น, 1000 มม. 10 ชิ้น, 1200 มม. 10 ชิ้น)
ส่งน้ำมันไปยังชิ้นส่วนไฮดรอลิก
12
สายไฟ
จ่ายไฟ
13
ข้อต่อท่อน้ำมันสำรอง
ติดตั้งบนท่อไฮดรอลิก
3.4 รายการส่วนประกอบผลิตภัณฑ์
ลำดับ
ชื่อ
จำนวน
1
1
กระบอกสูบแบบทำงานสองทางใส (พร้อมบล็อกกันกระแทก)
1
2
กระบอกสูบแบบสปริงคืนตัวใส
1
3
กระบอกสูบเสริมแรงดันใส
1
4
วาล์วตรวจสอบควบคุมไฮดรอลิกใส
1
5
วาล์วตรวจสอบใส
1
6
ท่อล้นใส วาล์ว
1
7
วาล์วปีกผีเสื้อแบบใส
1
8
วาล์วควบคุมความเร็วแบบใส
1
9
วาล์วลำดับแบบใส
1
10
วาล์วลดแรงดันแบบใส
1
11
วาล์วโซลินอยด์ 2/2 ทางแบบใส DC24V ขั้วต่อ 2 มม.
1
12
วาล์วโซลินอยด์ 4/2 ทางแบบใส DC24V ขั้วต่อ 2 มม.
1
13
วาล์วโซลินอยด์ 4/3 ทางแบบใส (ชนิด O) DC24V ขั้วต่อ 2 มม.
1
14
วาล์วโซลินอยด์ 4/3 ทางแบบใส (ชนิด H) DC24V ขั้วต่อ 2 มม.
1
15
วาล์วโซลินอยด์ 4/3 ทางแบบใส (ชนิด M) DC24V ขั้วต่อ 2 มม.
1
16
วาล์วสี่ทางแบบใส
1
17
วาล์วกลับทิศทางแบบแมนนวล 5/3 ทางแบบใส
1
18
รีเลย์แรงดันแบบใส ขั้วต่อ 2 มม.
1
19
วาล์วสามทางแบบใส
5
20
เกจวัดแรงดันน้ำมันแบบรัศมีแบบใส 0-10MPA
1
21
ถังน้ำมันไฮดรอลิกเสริมแบบใส
1
22
มอเตอร์ไฮดรอลิกแบบสองทิศทางแบบใส
1
23
สถานีไฮดรอลิกแบบใส
1
24
ท่อไฮดรอลิกแบบใส (600 มม. 12 ชิ้น, 1000 มม. 10 ชิ้น, 1200 มม. 10 ชิ้น)
1
25
ข้อต่อท่อน้ำมันสำรอง
10
26
แผ่นอะแดปเตอร์แบบเปลี่ยนเร็ว
30
27
ขายึดวาล์วโซลินอยด์ไฮดรอลิก 2 มม.
8
28
ขั้วต่อฉนวนสีแดง 2 มม.
8
29
ขั้วต่อฉนวนสีดำ 2 มม.
8
30
ปั๊มเกียร์ไฮดรอลิกแบบใส
1
31
กระบอกสูบแบบสองทิศทาง MAL20*100-CM
1
32
กระบอกสูบแบบทิศทางเดียว MSAL20*100-CM
1
33
ข้อต่อสามทาง AC2000
1
34
วาล์วลดแรงดัน AR2000
1
35
วาล์วกลับทิศทางแบบมือจับ 5/2 ทาง 4H210-06
1
36
วาล์วโซลินอยด์ควบคุมไฟฟ้าเดี่ยว 5/2 ทาง 4V11006
1
37
วาล์วกลับทิศทางโซลินอยด์คู่ 5/2 ทาง 4V120-06B แหล่งจ่ายไฟ DC24V
1
38
วาล์วกลับทิศทางโซลินอยด์ 5/3 ทาง (ซีลกลาง) 4V130C06B แหล่งจ่ายไฟ DC24V
1
39
วาล์วระบายอากาศเร็ว QE-02
1
40
วาล์วปุ่มหมุน M3PL11006R
1
41
วาล์วปีกผีเสื้อทางเดียว KLA-06
1
42
วาล์วลำดับ KPSA-G1/8
1
43
วาล์วชัตเติลหรือวาล์วชัตเติลแบบประตู ST-02
1
44
ปั๊มลมคอมเพรสเซอร์อากาศ เครื่องจักรไร้น้ำมัน 550W-8L
1
45
ข้อต่อลมตรง TPC06-02/ เกลียวตัวเมียตรง PCF0602
1
46
ตัวควบคุมลมคู่ 5/2 ทาง 4A120-06
1
47
ปลั๊กอังกฤษ BS546 13A 250V
1
48
ท่อช่วยหายใจ RPU4*2.5 แบบใส
40 ม.
49
ข้อต่อลมสี่ทาง ∮4
4
50
ข้อต่อลมสามทาง PE4
6
51
กรรไกรตัดท่อช่วยหายใจ TK-3
1
52
สายไฟ 4 มม. ยาว 2 เมตร แบบสองด้าน สีดำ
4
53
สายไฟ 4 มม. ยาว 2 เมตร แบบสองด้าน สองสี
2
54
สายไฟ 2 มม. ยาว 100 ซม. สีแดง
20
55
สายไฟ 2 มม. ยาว 100 ซม. สีดำ
20
56
สายไฟ 2 มม. ยาว 100 ซม. สีเหลือง
20
57
สายไฟขนาด 2 มม. ยาว 100 ซม. สีเขียว
20
IV. รายการทดลอง
การทดลองที่ 1 การทดลองวาล์วกลับทิศทางแบบแมนนวล 5/2 ทาง (ระบบนิวแมติก)
การทดลองที่ 2 การทดลองวาล์วปีกผีเสื้อ (ระบบนิวแมติก)
การทดลองที่ 3 การทดลองวาล์วระบายอากาศเร็ว (ระบบนิวแมติก)
การทดลองที่ 4 การทดลองวาล์วโซลินอยด์ไฟฟ้าเดี่ยว 5/2 ทาง (ระบบนิวแมติก)
การทดลองที่ 5 การทดลองวาล์วโซลินอยด์ไฟฟ้าคู่ 5/2 ทาง (ระบบนิวแมติก)
การทดลองที่ 6 การทดลองควบคุม PLC (ระบบนิวแมติก)
การทดลองที่ 7 การทดลองวาล์วลดแรงดัน (ระบบนิวแมติก)
การทดลองที่ 8 การทดลองวาล์วลำดับแรงดันทางเดียว (ระบบนิวแมติก)
การทดลองที่ 9 การทดลองทดสอบกระบอกสูบเสริมแรงดัน (ระบบไฮดรอลิก)
การทดลองที่ 10 การทดลองวาล์วกลับทิศทางแบบแมนนวล 5/3 ทาง (ระบบไฮดรอลิก)
การทดลองที่ 11 การทดลองทดสอบวาล์วลดแรงดัน (ระบบไฮดรอลิก)
การทดลองที่ 12 การทดลองทดสอบวาล์วปีกผีเสื้อ (ระบบไฮดรอลิก)
การทดลองที่ 13 การทดลองทดสอบรีเลย์แรงดัน (ไฮดรอลิก)
การทดลองที่ 14 การทดลองวาล์วโซลินอยด์แบบกลับทิศทาง 4/3 ทาง (ไฮดรอลิก)
การทดลองที่ 15 การทดลองทดสอบวาล์วระบายน้ำล้น (ไฮดรอลิก)
การทดลองที่ 16 การทดลองทดสอบวาล์วลำดับ (ไฮดรอลิก)
