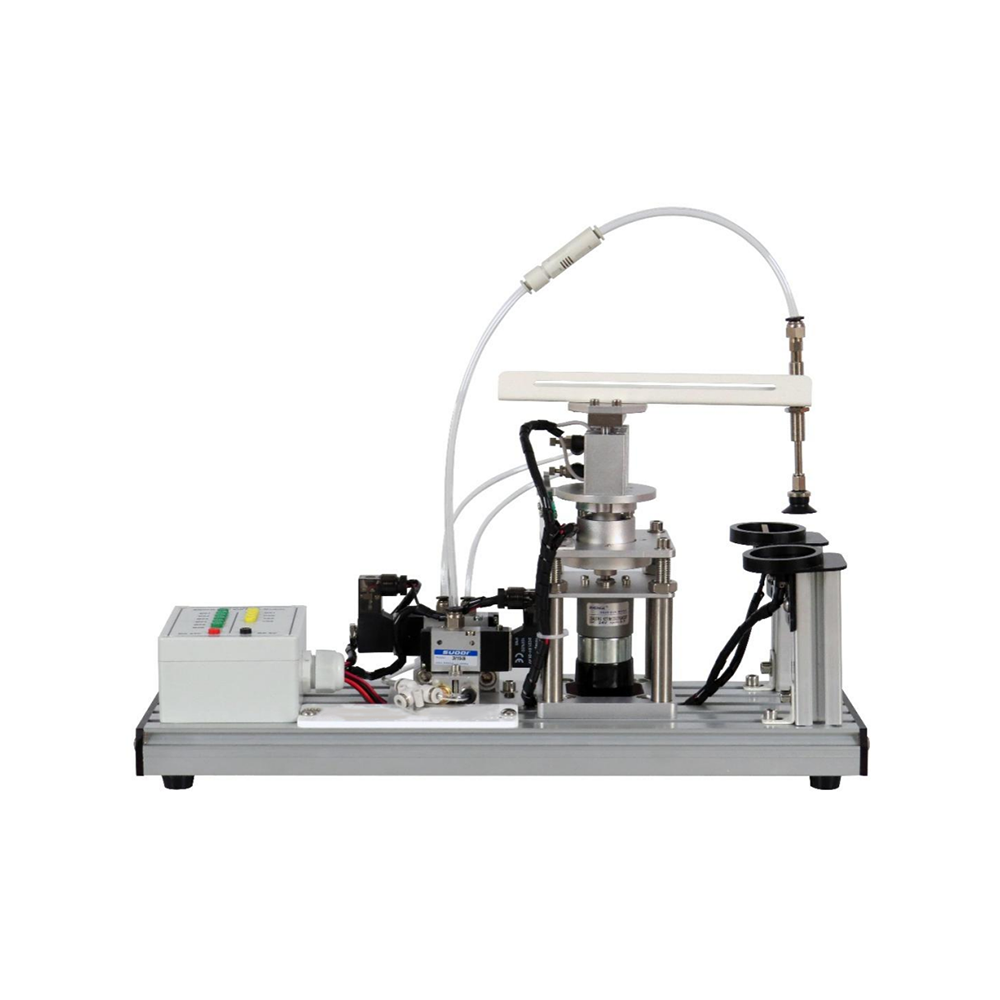

MR139M โมดูลฝึกอบรมการหยิบและวางด้วยไฟฟ้า อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอุตสาหกรรม เครื่องฝึกอบรมเมคาทรอนิกส์
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
MR139M โมดูลการหยิบและวางด้วยไฟฟ้า เป็นอุปกรณ์จัดการวัสดุอัตโนมัติสำหรับการสอน ออกแบบมาสำหรับหลักสูตรเมคาทรอนิกส์ การควบคุมอัตโนมัติ และหลักสูตรวิชาชีพอื่นๆ ในโรงเรียนอาชีวศึกษา อุปกรณ์นี้ผสานรวมการควบคุมไฟฟ้า เทคโนโลยีลม และเทคโนโลยีการส่งกำลังเชิงกล และทำให้สามารถหยิบ ถ่ายโอน และวางวัสดุโดยอัตโนมัติผ่านการเขียนโปรแกรม PLC ซึ่งเหมาะสำหรับการสอนพื้นฐานของสายการผลิตอัตโนมัติ
โมดูลนี้ใช้การออกแบบเมคาทรอนิกส์ ประกอบด้วยแอคชูเอเตอร์ไฟฟ้า ระบบดูดลม และหน่วยตรวจจับวัสดุเป็นหลัก อุปกรณ์จะตรวจจับสถานะของวัสดุผ่านไมโครสวิตช์ ขับเคลื่อนแขนหุ่นยนต์ให้เคลื่อนที่โดยมอเตอร์ลดรอบ DC และทำการจัดการวัสดุด้วยถ้วยดูดสุญญากาศ มีฟังก์ชันการเชื่อมต่อสถานี ซึ่งสามารถจำลองตรรกะการควบคุมความปลอดภัยของไซต์อุตสาหกรรม และเป็นโต๊ะทำงานฝึกอบรมที่เหมาะสำหรับการสอนการควบคุมอัตโนมัติ
1.2 คุณสมบัติของผลิตภัณฑ์
การบูรณาการหลายเทคโนโลยี: ผสานรวมระบบขับเคลื่อนไฟฟ้า การควบคุมด้วยลม และเทคโนโลยีการตรวจจับเซ็นเซอร์
ปลอดภัยและเชื่อถือได้: แหล่งจ่ายไฟแรงดันต่ำ 24V สอดคล้องกับมาตรฐานความปลอดภัยในการสอน
การออกแบบที่มองเห็นได้: ไซโลโปร่งใสสะดวกในการสังเกตสถานะของวัสดุ
การเชื่อมต่ออัจฉริยะ: พร้อมฟังก์ชันการตรวจจับสถานะของไซโลและการเชื่อมต่อเพื่อความปลอดภัย
โครงสร้างแบบโมดูลาร์: สามารถใช้งานได้โดยลำพังหรือรวมกับโมดูลการสอนอื่นๆ
2. ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทางเทคนิคพื้นฐาน
แรงดันไฟฟ้าของแหล่งจ่ายไฟ DC 24V
แรงดันแหล่งจ่ายอากาศ 0.4 MPa~0.6 MPa (ต้องใช้ปั๊มลมภายนอก)
พารามิเตอร์ลักษณะอุปกรณ์
ขนาด 462 มม.*146 มม.*295 มม.
น้ำหนัก ≤5 กก.
3. ชื่อส่วนประกอบและฟังก์ชันของผลิตภัณฑ์
3.1 ตัวเครื่องหลักของผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 กล่องต่อสายไฟ 1
2 วาล์วโซลินอยด์ 2
3 เครื่องกำเนิดสุญญากาศ 1
4 กระบอกสูบแบบยืดหดได้ 1
5 มอเตอร์เกียร์ 1
6 ถ้วยดูด 1
7 ไซโล 2
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 สายสัญญาณ 25 แกน 1
2 ท่อลม (3 ม.) 1
3 บล็อกวัสดุ 2
4 แฟลชไดรฟ์ USB 1
5 สายไฟฟ้านิรภัย 2 มม. (สีดำ, 100 ซม.) 1
6 สายไฟฟ้านิรภัย 2 มม. (สีแดง, 100 ซม.) 1
7 สายไฟฟ้านิรภัย 2 มม. (สีเขียว, 100 ซม.) 6
8 สายไฟฟ้านิรภัย 2 มม. (สีเหลือง, 100 ซม.) 4
4. รายการทดลองการสอนเกี่ยวกับผลิตภัณฑ์
(1) การทำงานพื้นฐานและการใช้อุปกรณ์
