การบิดของแท่งและท่อ อุปกรณ์การศึกษา อุปกรณ์การทดลองทางกล

I.ภาพรวม
อุปกรณ์นี้ใช้สำหรับภาควิชาวิศวกรรมเครื่องกลหรือภาควิชาวิศวกรรมเครื่องกลในมหาวิทยาลัย เป็นภาควิชากลศาสตร์ทฤษฎีและประยุกต์ กลศาสตร์วิศวกรรม กลศาสตร์ของแข็ง และภาควิชาอื่นๆ ที่เกี่ยวข้องกับกลศาสตร์
อุปกรณ์นี้ใช้สำหรับการตรวจสอบแรงบิดและความแข็งแกร่งในการบิดของแท่งและท่อ ใช้ร่วมกับโครงฐานสากล ST305 หรือโครงโครงสร้างสากล (มีให้แยกต่างหาก)

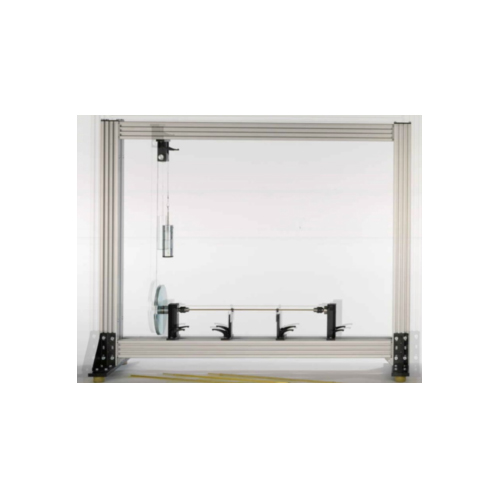

อุปกรณ์นี้มีเสาสองต้นที่ติดอยู่กับโครงฐาน ปลายด้านหนึ่งของชิ้นงานจะยึดกับเสาต้นหนึ่ง สามารถยึดคันโยกเข้ากับชิ้นงานที่ความยาวทดสอบจากเสาต้นแรกเพื่อวัดมุมบิด รอกสำหรับแขวนของสามารถหมุนได้อย่างอิสระในเสาต้นที่สอง ปลายอีกด้านหนึ่งของชิ้นงานจะยึดกับรอก
การวัดมุมบิดทำได้โดยใช้ตัวบ่งชี้ที่แขน และแรงบิดทำได้โดยใช้โหลดและเส้นผ่านศูนย์กลางของรอก มีคู่มือการใช้งานรวมอยู่ด้วย
II. ข้อมูลทางเทคนิค
โครงสร้าง: อลูมิเนียม
ฐานมียางปรับระดับเพื่อปรับความสูง
น้ำหนักรวมไม่เกิน 200 กก.
สภาพแวดล้อมการทำงาน: -10℃~40℃ ความชื้น<85%
III. การทดลองทั่วไป
ความสัมพันธ์ระหว่างความยาวชิ้นงาน แรงบิด และการเบี่ยงเบนเชิงมุม
พฤติกรรมของชิ้นงานจากวัสดุและหน้าตัดที่แตกต่างกัน
การเปรียบเทียบการเบี่ยงเบนเชิงมุมในแท่งกลวงและแท่งทึบที่คล้ายกัน
โมเมนต์ความเฉื่อยเชิงขั้ว
