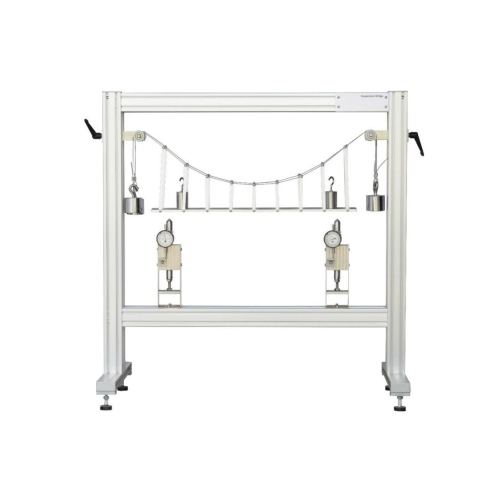

สะพานแขวน อุปกรณ์การสอน อุปกรณ์การทดลองทางกล

I.ภาพรวม
อุปกรณ์นี้ใช้สำหรับภาควิชาวิศวกรรมเครื่องกลหรือภาควิชาวิศวกรรมเครื่องกลในมหาวิทยาลัย ใช้สำหรับกลศาสตร์ทฤษฎีและประยุกต์ กลศาสตร์วิศวกรรม กลศาสตร์ของแข็ง และภาควิชาที่เกี่ยวข้องกับกลศาสตร์อื่นๆ
อุปกรณ์นี้ใช้สำหรับศึกษาปฏิสัมพันธ์ระหว่างสายแขวนและตัวรองรับการวัดน้ำหนักที่มีการกระจายน้ำหนักแบบสม่ำเสมอและไม่สม่ำเสมอ และจุดรับน้ำหนักบนดาดฟ้าแข็ง อุปกรณ์นี้ใช้กับโครงโครงสร้างสากล (มีให้แยกต่างหาก)
โลหะผสมน้ำหนักเบาพร้อมซี่โครงเสริมความแข็งแรงถูกยึดด้วยตัวแขวนสองแถวที่มีระยะห่างเท่ากันเก้าตัว ด้านละตัว ตัวแขวนแต่ละแถวมีตัวรองรับสายเคเบิลเหล็กแบบยืดหยุ่นซึ่งมีความยาวจำลองเส้นโค้งพาราโบลา ปลายสายเคเบิลแต่ละด้านผ่านรอกไปยังตัวแขวนน้ำหนัก มีการจัดหาน้ำหนักพิเศษเพื่อจำลองการกระจายน้ำหนักที่สม่ำเสมอและจุดรับน้ำหนักที่เคลื่อนที่ได้ ดาดฟ้าสะพานวางอยู่บนตัวรองรับแรงแนวตั้งสองตัวพร้อมกลไกชดเชยความสูง การทรุดตัวของตัวรองรับวัดด้วยมาตรวัดแบบหน้าปัด มีคู่มือการใช้งานรวมอยู่ด้วย
II. การทดลองทั่วไป
การสาธิตคุณลักษณะของสะพานแขวน
การตรวจสอบความสัมพันธ์ระหว่างน้ำหนักที่ใช้กับแรงดึงของสายเคเบิลแขวน
การสังเกตเสถียรภาพของโครงสร้าง
การเปรียบเทียบพฤติกรรมกับทฤษฎีสายเคเบิลแบบง่าย
III. ข้อมูลทางเทคนิค
โครงสร้าง: อลูมิเนียม
ฐานมียางปรับระดับเพื่อปรับความสูง
น้ำหนักรวมน้อยกว่า 200 กก.
สภาพแวดล้อมการทำงาน: -10℃~40℃ ความชื้น<85%
