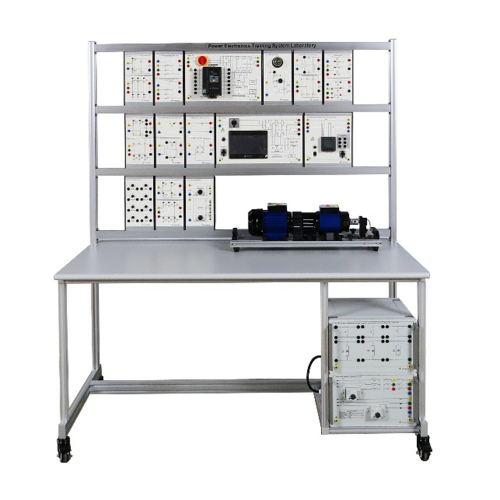

MR519E ระบบฝึกอบรมอิเล็กทรอนิกส์กำลัง ห้องปฏิบัติการวิศวกรรมไฟฟ้า อุปกรณ์ฝึกอบรม อุปกรณ์การสอน
1. แนะนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
อุปกรณ์อิเล็กทรอนิกส์กำลังนี้เป็นเครื่องมือการสอนที่ออกแบบมาสำหรับสาขาวิชาการศึกษา โดยส่วนใหญ่ใช้สำหรับการสอนเชิงทดลองในหลักสูตรที่เกี่ยวข้องกับโรงเรียน ตัวอุปกรณ์มีลักษณะเป็นโมดูลกล่องแขวน ซึ่งสะดวกสำหรับนักเรียนในการดำเนินการทดลองอิเล็กทรอนิกส์กำลังต่างๆ อุปกรณ์นี้สามารถตอบสนองความต้องการในการทดลองอิเล็กทรอนิกส์กำลังที่หลากหลาย ช่วยให้นักเรียนเข้าใจและเชี่ยวชาญความรู้เกี่ยวกับอิเล็กทรอนิกส์กำลังได้ดียิ่งขึ้น
1.2 คุณสมบัติของผลิตภัณฑ์
1. การออกแบบแบบแยกส่วน: ใช้โมดูลกล่องแขวน ซึ่งสะดวกสำหรับนักเรียนในการสร้างวงจรทดลองได้อย่างรวดเร็วและเพิ่มประสิทธิภาพการทดลอง
2. ปลอดภัยและเชื่อถือได้: อุปกรณ์ได้รับการออกแบบและทดสอบด้านความปลอดภัยอย่างเข้มงวด เพื่อให้มั่นใจว่าการทำงานจะปลอดภัยภายใต้แรงดันไฟฟ้าสามเฟส AC380V เพื่อความปลอดภัยส่วนบุคคลของบุคลากรในการทดลอง
3. ใช้งานง่าย: อินเทอร์เฟซการใช้งานเรียบง่ายและชัดเจน เหมาะสำหรับนักเรียน แม้แต่นักเรียนที่ไม่มีประสบการณ์มากนักก็สามารถเริ่มต้นใช้งานได้อย่างรวดเร็ว
4. ฟังก์ชันที่หลากหลาย: สามารถรองรับโครงงานทดลองอิเล็กทรอนิกส์กำลังที่หลากหลาย เพื่อตอบสนองความต้องการในการสอนที่แตกต่างกัน
2. ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทางเทคนิค
โมดูลทั้งหมดมาพร้อมกับแผงหน้าปัดที่ได้มาตรฐานการสอนระดับสูง DIN A4 พร้อมปลั๊กต่อนิรภัยขนาด 4 มม. และแผนผังการเดินสายพิมพ์เป็นสี
สภาพแวดล้อมการทำงาน: -5℃ ถึง 40℃ ความชื้นสัมพัทธ์ไม่เกิน 80%
ขนาด: 1680 มม. * 870 มม. * 2070 มม.
น้ำหนัก: 180 กก.
3. ชื่อส่วนประกอบของผลิตภัณฑ์และคำอธิบายฟังก์ชัน
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
หมายเลข ชื่อ คุณสมบัติ จำนวน
1 ส่วนประกอบโมดูลผลิตภัณฑ์ คำอธิบายโดยละเอียดใน 3.6.1 1
2 ส่วนประกอบมอเตอร์ผลิตภัณฑ์ คำอธิบายโดยละเอียดใน 3.6.2 1
3 ส่วนประกอบแชสซีผลิตภัณฑ์ คำอธิบายโดยละเอียดใน 3.6.3 1
4 ล้ออเนกประสงค์ สะดวกสำหรับอุปกรณ์พกพา 4
3.2 ส่วนประกอบโมดูลผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 โมดูลควบคุมทริกเกอร์ W3C 1
2 โมดูลป้องกันกระแสเกิน 1
3 โมดูลมิเตอร์สามเฟส 1
4 ตัวควบคุม IGBT 1
5 โมดูลอินเวอร์เตอร์ 1
6 โมดูล B2HK และ B2HZ 1
7 โมดูล M1C และ M2C 1
8 โมดูล B2C และ M3C 1
9 โมดูล B6HA และ B6HK 1
10 โมดูล M3 และ B6C 1
11 โมดูล B2 และ B6 1
12 โมดูล B6C และ B2HA 1
13 โมดูล M1 และ M2 1
14 โมดูลควบคุมทริกเกอร์ W1C 1
3.3 ผลิตภัณฑ์ ชิ้นส่วนมอเตอร์
หมายเลข ชื่อ จำนวน
1 มอเตอร์ชันท์ DC 1
2 มอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส 1
3.4 แชสซีผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 หม้อแปลงแยกสามเฟส 1
2 กล่องโหลด RL 1
3.5 อุปกรณ์เสริมผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สีน้ำเงิน) 5
2 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สองสี) 5
3 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สีแดง) 10
4 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สีเขียว) 10
5 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีดำ) 10
6 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีเหลือง) 10
7 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สีเหลือง) 10
8 สายเชื่อมต่อนิรภัยขนาด 4 มม. สายเคเบิล (สีดำ) 10
9 สายไฟ 1
10 สะพานรูปตัว U 5
11 ฟิวส์ (1A) 5
12 ฟิวส์ (3A) 5
13 สายเคเบิลเครือข่าย 1
14 ข้อต่อ 1
15 ดิสก์ U 1
16 หลอดไส้ 1
4. รายการการทดลองสอนผลิตภัณฑ์
(1) วงจรเรียงกระแสแบบบริดจ์เฟสเดียวควบคุมครึ่งวงจร B2C
(2) วงจรเรียงกระแสแบบบริดจ์สามเฟสควบคุมครึ่งวงจร M3C
(3) วงจรเรียงกระแสแบบคลื่นเต็มเฟสเดียว B2HA
(4) วงจรเรียงกระแสแบบควบคุมครึ่งคลื่นเฟสเดียว B6C
(5) วงจรเรียงกระแสแบบบริดจ์เฟสเดียวควบคุมเต็มวงจร B2HK
(6) วงจรเรียงกระแสแบบบริดจ์สามเฟสควบคุมเต็มวงจร B2HZ
(7) วงจรเรียงกระแสแบบบริดจ์เฟสเดียวควบคุมเต็มวงจร B2HK
(8) วงจรเรียงกระแสแบบครึ่งคลื่นสามเฟส B2 (ขั้วบวกร่วม)
(9) วงจรเรียงกระแสแบบครึ่งคลื่นสามเฟส B6
(10) วงจรสามเฟส B6C วงจรเรียงกระแสแบบบริดจ์
(11) วงจรเรียงกระแสแบบคลื่นเต็มเฟส M3
(12) วงจรเรียงกระแสแบบสามเฟสควบคุมด้วยครึ่งคลื่น B6HA (ขั้วบวกร่วม)
(13) วงจรเรียงกระแสแบบสามเฟสควบคุมด้วยครึ่งคลื่น B6HK (ขั้วลบร่วม)
(14) วงจรเรียงกระแสแบบบริดจ์เฟสเดียวควบคุมด้วยครึ่งคลื่น M1C
(15) วงจรเรียงกระแสแบบบริดจ์สามเฟสควบคุมด้วยครึ่งคลื่น M2C
(16) วงจรเรียงกระแสแบบบริดจ์เฟสเดียว M2
(17) โมดูลควบคุมทริกเกอร์ W1C
(18) การทดสอบการทำงานของอินเวอร์เตอร์
(19) เครื่องมือวัดสามเฟสที่เชื่อมต่อกับมอเตอร์ควบคุมอินเวอร์เตอร์
(20) การทดสอบโหลดแชสซี
(21) การทดสอบการทำงานของโมดูล PID
