คำอธิบาย

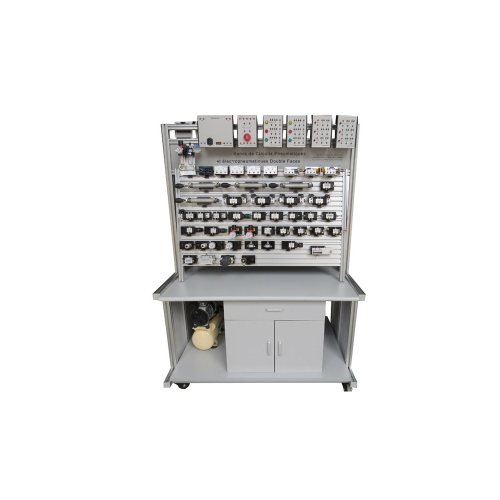

MR004M อุปกรณ์การสอนแบบใช้ลมและแบบนิวเมติกและแบบนิวเมติก
ม้านั่งแบบใช้ลมและแบบนิวเมติก เวิร์กสเตชันแบบเคลื่อนย้ายได้สองด้านช่วยให้ประกอบและใช้งานส่วนประกอบต่างๆ ได้โดยไม่ต้องใช้เครื่องมือ (ส่วนประกอบที่ติดตั้งระบบประกอบอย่างรวดเร็ว)
- 1* ขนาดโต๊ะกลิ้งระหว่างความยาว 1200 มม. ความสูง 1700 มม. และความลึกขั้นต่ำ 800 มม.
- แผ่นอะลูมิเนียมอัดขึ้นรูป 1 ชิ้น* ที่มีขนาดระหว่างความยาว 1080 มม. ถึง 680 มม. ต่ำสุด โดยสามารถยึดส่วนประกอบไฟฟ้าทั้งสองด้านได้
- ตู้ 2* ที่มีลิ้นชักและตัวล็อคอย่างน้อยสี่ลิ้นชัก
- 1 * คู่มือสายเคเบิล
- 1 x ชุดจ่ายไฟสำหรับโครงยึด 220V AC- 24 VDC/ ขั้นต่ำ 4A พร้อมเอาต์พุตขั้นต่ำ 6 ช่อง

- 1 x คอมเพรสเซอร์หล่อลื่นเงียบสำหรับใช้ในห้องเรียน: ป้องกันด้วยสวิตช์แรงดันและวาล์วนิรภัย
- แรงดันไฟจ่าย 230V/50HZ
- แรงดันใช้งานขั้นต่ำ 7 บาร์
- อัตราการดูด 40 ลิตร/นาที ขั้นต่ำ
- ปริมาตรถังขั้นต่ำ 9 ลิตร
- เต้าเสียบพร้อมตัวปรับแรงดัน เกจวัดแรงดัน และข้อต่อสวมเร็ว

พรีแอคชูเอเตอร์สำหรับการเพิ่มแรงดันแบบแมนนวลและทางกล
- วาล์วแกน NC 3/2 ที่ทำงานด้วยปุ่มกด 2 ปุ่ม
- 2 ปุ่มกดทำงาน 3/2 ไม่มีเครื่องจ่าย
- วาล์ว NC 1 3/2 ทำงานด้วยปุ่มหยุดฉุกเฉิน
- 4 ผู้จัดจำหน่าย FC 3/2 NC roller-operated
- 2 NC 3/2 วาล์วควบคุมทิศทางที่ดำเนินการโดยลูกกลิ้งที่หดได้
- 1 สวิตช์ทำงาน 3/2 NC bistable valve
- 1 ปุ่มกดทำงาน 5/2 วาล์วควบคุมทิศทาง
- 1 วาล์ว 5/2 ทางพร้อมสวิตช์เลือกสองตำแหน่ง
- 1 วาล์วกลางแบบปิด 5/3 ทำงานโดยคันโยกแบบเกี่ยว

กระบอกสูบ
- กระบอกสูบคืนสปริงแบบ Single-acting 2 ตัว
- กระบอกสูบแบบดับเบิ้ลแอคติ้ง 1 กระบอกพร้อมลูกสูบแม่เหล็กและระบบหน่วงยืดหยุ่น
- กระบอกลูกสูบแม่เหล็กแบบ Double Act พร้อมระบบหน่วงลมแบบปรับได้ pneumatic
เครื่องจ่ายไฟฟ้า
- 1 โซลินอยด์วาล์ว NC โมโนสเตเบิล 3/2 ทาง (คอยล์ 24 VDC พร้อมไฟ LED)
- 1 โซลินอยด์วาล์ว 3/2 bistable (คอยล์ 24 VDC พร้อมไฟ LED)
- โซลินอยด์วาล์ว 2 ตัว 5/2 bistable (คอยล์ 24 VDC พร้อมไฟ LED)
- โซลินอยด์วาล์ว 2 ตัว โมโนสเตเบิล 5/2 (คอยล์ 24 VDC พร้อมไฟ LED)
- โซลินอยด์วาล์ว 1 ตัว, ศูนย์ปิด 5/3 (คอยล์ 24 VDC พร้อมไฟ LED)
- เครื่องกำเนิดสุญญากาศ 1 เครื่องโดยเอฟเฟกต์การดูดพร้อมถ้วยดูด
- โมดูลควบคุม/เซ็นเซอร์
- สวิตช์เปิด/ปิด 1 ตัว
- ปุ่มกดหยุดฉุกเฉิน 1 ปุ่ม (ไฟฟ้า)

- อินพุตไฟฟ้า 1 ชุด (กล่องพร้อมปุ่มกด NO-NC 3 ปุ่ม)
- 1 ชุด 3 รีเลย์ (3 NO-3 NC, 24VDC coil)
- 1 อินดิเคเตอร์ (อินดิเคเตอร์, สั่น)
- รีเลย์ตั้งเวลา 1 ชุด (2 NO- 2 NC)
- 1 แผงขั้วต่อไฟฟ้า
- เครื่องตรวจจับแม่เหล็ก 4 ชนิด Reed
- เครื่องตรวจจับแม่เหล็กแบบคงที่ 2 เครื่อง
- 1 เซ็นเซอร์อุปนัย
- เซ็นเซอร์คาปาซิทีฟ 1 ตัว

- 1 เครื่องตรวจจับโฟโตอิเล็กทริก
- 4 สวิตช์จำกัดไฟฟ้า
- 1 สวิตซ์แรงดันหน้าสัมผัสไฟฟ้า
- เครื่องประดับ
- ชุดขั้วต่อ "T" 10 ชิ้น Ø 4mm
- ชุดฝาพลาสติก 10 ชิ้น Ø 4mm
- ชุดขั้วต่อ "Y" 10 ชิ้น Ø 4mm
- ชุดสายไฟสำหรับห้องปฏิบัติการความปลอดภัย 1x4 มม. (สีแดงและสีน้ำเงิน) ประกอบด้วยสายไฟอย่างน้อย 80 เส้น
- ส่วนประกอบนิวเมติกทั้งหมดต้องติดตั้งข้อต่อสวมเร็ว Ø 4 มม.
