MR136M โมดูลฝึกอบรมการระบุและกระจายชิ้นงาน อุปกรณ์ฝึกอบรมวิชาชีพ แบบจำลองการสอน เครื่องฝึกอบรมเมคาทรอนิกส์
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์

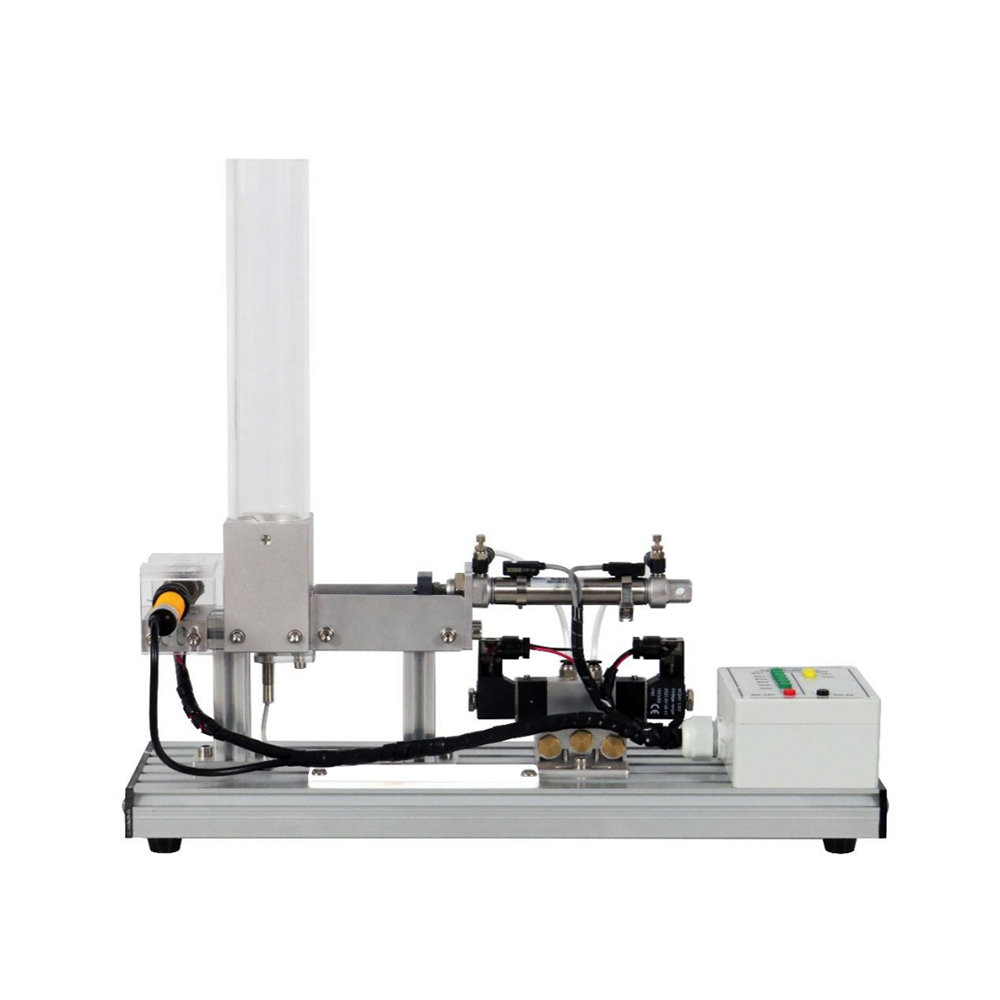

MR136M โมดูลการระบุและกระจายชิ้นงาน เป็นอุปกรณ์อัตโนมัติที่ออกแบบมาสำหรับการฝึกปฏิบัติการสอน เหมาะสำหรับนักเรียนและครูในการเรียนรู้และทดลองเกี่ยวกับการควบคุม PLC การประยุกต์ใช้เซ็นเซอร์ เทคโนโลยีลม และหลักการโครงสร้างเชิงกล โดยการจำลองสถานการณ์อัตโนมัติทางอุตสาหกรรม ช่วยให้ผู้ใช้เชี่ยวชาญการทำงานพื้นฐานและตรรกะการเขียนโปรแกรมของระบบการระบุ การกระจาย และการควบคุมวัสดุ
อุปกรณ์นี้ประกอบด้วยถังป้อนวัสดุ ตัวกระตุ้นลม ระบบตรวจจับเซ็นเซอร์ และอินเทอร์เฟซควบคุมไฟฟ้า และทำงานอัตโนมัติผ่าน PLC ภายนอกและแหล่งจ่ายอากาศ หน้าที่หลักคือ: ตรวจจับสถานะของบล็อกวัสดุผ่านเซ็นเซอร์ ควบคุมกระบอกสูบเพื่อดันบล็อกวัสดุไปยังตำแหน่งที่กำหนด และทำให้เกิดการป้อนและการกระจายวัสดุแบบวนรอบ อุปกรณ์นี้ใช้การออกแบบแบบโมดูลาร์และสามารถใช้งานได้โดยอิสระหรือร่วมกับโมดูลการสอนอื่นๆ และเหมาะสำหรับสถานการณ์การทดลองที่หลากหลาย
อุปกรณ์นี้ประกอบด้วยถังป้อนวัสดุ ตัวกระตุ้นลม ระบบตรวจจับเซ็นเซอร์ และอินเทอร์เฟซควบคุมไฟฟ้า และทำงานอัตโนมัติผ่าน PLC ภายนอกและแหล่งจ่ายอากาศ หน้าที่หลักคือ: ตรวจจับสถานะของบล็อกวัสดุผ่านเซ็นเซอร์ ควบคุมกระบอกสูบเพื่อดันบล็อกวัสดุไปยังตำแหน่งที่กำหนด และทำให้เกิดการป้อนและการกระจายวัสดุแบบวนรอบ อุปกรณ์นี้ใช้การออกแบบแบบโมดูลาร์และสามารถใช้งานได้โดยอิสระหรือร่วมกับโมดูลการสอนอื่นๆ และเหมาะสำหรับสถานการณ์การทดลองที่หลากหลาย 1.2 คุณสมบัติของผลิตภัณฑ์
1. เป็นมิตรกับการเรียนการสอน
การออกแบบถังป้อนวัสดุแบบโปร่งใสช่วยให้มองเห็นกระบวนการเคลื่อนที่ของวัสดุได้อย่างชัดเจน
โครงสร้างแบบโมดูลาร์ ถอดประกอบง่าย และสามารถพัฒนาต่อยอดได้
2. การผสมผสานระหว่างระบบลมและระบบไฟฟ้า
ใช้กระบอกสูบขนาดเล็กและวาล์วโซลินอยด์เพื่อสาธิตหลักการควบคุมด้วยระบบลม
มีอินเทอร์เฟซขั้วต่อความปลอดภัยมาตรฐาน 2 มม. เข้ากันได้กับตัวควบคุม PLC ทั่วไป
3. ปลอดภัยและเชื่อถือได้
แหล่งจ่ายไฟแรงดันต่ำ (DC24V) สอดคล้องกับมาตรฐานความปลอดภัยในการเรียนการสอน
พื้นผิวอลูมิเนียมอัลลอยด์มีความเสถียรและทนทาน เหมาะสำหรับความต้องการในการทดลองที่มีความถี่สูง
2. ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทางเทคนิคพื้นฐาน
แรงดันไฟฟ้าของแหล่งจ่ายไฟ
DC24V
แรงดันแหล่งจ่ายอากาศ
0.4MPa~0.6MPa (ต้องใช้ปั๊มลมภายนอก)
พารามิเตอร์ลักษณะภายนอกของอุปกรณ์
ขนาด
460 มม.*240 มม.*430 มม.
น้ำหนัก
≤5 กก.
3. ชื่อส่วนประกอบและฟังก์ชันของผลิตภัณฑ์
3.1 ตัวเครื่องหลัก
หมายเลข
ชื่อ
จำนวน 1
เซ็นเซอร์
2
2
ไซโล
1
3
กระบอกสูบ (พร้อมสวิตช์แม่เหล็ก 2 ตัว)
1
4
วาล์วโซลินอยด์
1
5
กล่องเชื่อมต่อ
1
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่
ชื่อ
จำนวน
1
สายสัญญาณ 25 แกน
1
2
บล็อก
9
3
ท่ออากาศ (3 ม.)
1
4
แฟลชไดรฟ์ USB
1
5
สายไฟฟ้านิรภัย 2 มม. (สีเขียว, 100 ซม.)
6
6
สายไฟฟ้านิรภัย 2 มม. (สีดำ, 100 ซม.)
1
7
สายไฟฟ้านิรภัย 2 มม. (สีแดง, 100 ซม.)
1
8
สายไฟฟ้านิรภัย 2 มม. (สีเหลือง, 100 ซม.)
2
4. รายการทดลองการสอนผลิตภัณฑ์
(1) การทำงานพื้นฐานและการใช้อุปกรณ์
