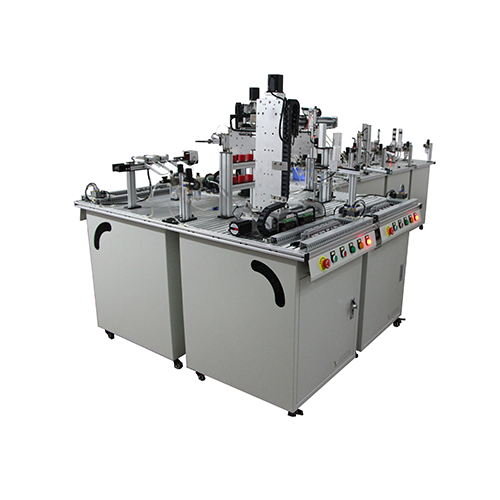

MR147M ระบบผลิตภัณฑ์แบบแยกส่วน อุปกรณ์ฝึกอบรมเมคคาทรอนิกส์ อุปกรณ์ฝึกอบรมอาชีพ
I. ภาพรวม
ระบบนี้เป็นระบบการฝึกอบรมแบบบูรณาการที่ใช้ระบบการผลิตสายการผลิตแบบยืดหยุ่นในอุตสาหกรรม เนื้อหาครอบคลุมถึงเทคโนโลยีแสงสว่างในอุตสาหกรรม เครื่องจักร ไฟฟ้า และเทคโนโลยีการควบคุมอัตโนมัติอื่นๆ นอกจากนี้ยังทำการแลกเปลี่ยนข้อมูลแบบเรียลไทม์ผ่านซอฟต์แวร์กำหนดค่า WINCC ของคอมพิวเตอร์ส่วนบน และทำให้แพลตฟอร์มยูนิตและแอคชูเอเตอร์ทั้งหมดในระบบก่อตัวเป็นเครือข่ายควบคุมอุตสาหกรรมแบบบูรณาการ ฮาร์ดแวร์รองรับโหมดการสื่อสารเครือข่าย 485, MODBUS, DP
ระบบทั้งหมดประกอบด้วย 6 ส่วน สถานีงานจำลองระบบการผลิตแบบยืดหยุ่นในอุตสาหกรรม 6 สถานี ได้แก่ สถานีทดสอบการโหลดวัสดุ สถานีขนถ่ายวัสดุ สถานีประมวลผล สถานีขนถ่ายวัสดุติดตั้ง สถานีขนถ่ายวัสดุติดตั้ง และสถานีจัดเก็บวัสดุจำแนกประเภท แต่ละสถานีมี PLC เป็นหน่วยควบคุมหลัก การฝึกอบรมการควบคุมแบบบูรณาการของทั้ง 6 สถานีสามารถดำเนินการผ่านการสื่อสารระหว่าง PLC ตามความต้องการ หรือจะฝึกอบรมเฉพาะบางสถานีที่อยู่ติดกันก็ได้ คุณยังสามารถฝึกอบรมการควบคุมแยกต่างหากสำหรับแต่ละสถานีได้อีกด้วย ระบบมีการกำหนดค่าที่เหมาะสมและเนื้อหาที่หลากหลาย ครอบคลุมการควบคุมการทำงานตั้งแต่การตรวจสอบข้อมูลการกำหนดค่าคอมพิวเตอร์ส่วนบนไปจนถึงส่วนล่างของระบบ ครอบคลุมองค์ประกอบต่างๆ ของการประยุกต์ใช้เทคโนโลยีการควบคุมแบบบูรณาการด้านแสงสว่าง เครื่องจักร และไฟฟ้าในอุตสาหกรรมสมัยใหม่ ครอบคลุมการออกแบบ การติดตั้ง การใช้งาน และการเขียนโปรแกรมระบบที่ซับซ้อนและหัวข้ออื่นๆ
ระบบนี้ครอบคลุมการตรวจจับเซนเซอร์ในสายการผลิต การประมวลผลการส่งข้อมูล การควบคุมอัจฉริยะ และสายการผลิตแบบขับเคลื่อนการทำงาน คุณสามารถเรียนรู้และเชี่ยวชาญเทคโนโลยีนิวแมติกส์ เทคโนโลยีการควบคุมและขับเคลื่อนมอเตอร์ เทคโนโลยีการควบคุม PLC เทคโนโลยีการสื่อสารทางอุตสาหกรรม เทคโนโลยีการประยุกต์ใช้เซนเซอร์ เทคโนโลยีการส่งข้อมูลเชิงกล เทคโนโลยีหุ่นยนต์ และเนื้อหาสาขาวิชาอื่นๆ
II. พารามิเตอร์ทางเทคนิค
1. แหล่งจ่ายไฟวงจรหลักของตู้ควบคุม: เฟสเดียว AC220V ± 10% 50Hz
2. แหล่งจ่ายไฟวงจรควบคุมตู้ควบคุม: DC24V
3. อุณหภูมิ: -10 ℃ ~ 40 ℃
4. ความชื้นแวดล้อม: ≤ 90% (25 ℃ )
5. แรงดันอากาศที่จ่าย: 0.5 ~ 0.6Mpa
6. ความจุของเครื่องจักร: ≤ 1KVA
7. ขนาด: 2980×1500×1400 มม. ( กว้าง×ยาว×สูง )
8. องค์ประกอบ ระบบนี้ประกอบด้วยสถานีทำงานอิสระ 6 สถานี ซึ่งเชื่อมต่อและผสานรวมระบบการผลิตทั้งหมด โปรดดูแผนผังขั้นตอนการทำงานด้านล่าง
