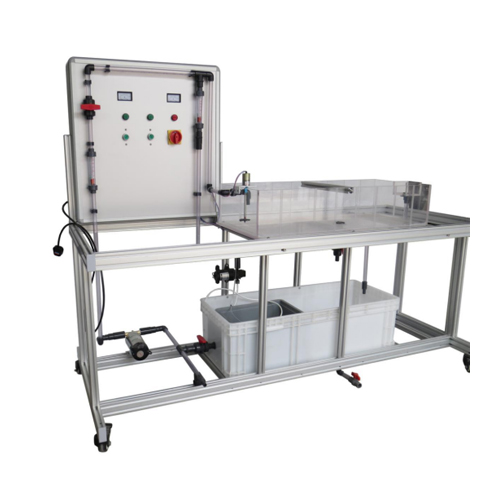

รุ่น ถังตกตะกอน อุปกรณ์ฝึกอาชีวศึกษา ไฮโดรลิก โต๊ะทำงาน
รายการเลขที่:
MR013F
รุ่น ถังตกตะกอน อุปกรณ์ฝึกอาชีวศึกษา ไฮโดรลิก โต๊ะทำงาน
ขอใบเสนอราคา
คำอธิบาย
MR013F รุ่น ถังตกตะกอน อุปกรณ์ฝึกอาชีวศึกษา ไฮโดรลิก โต๊ะทำงาน
ข้อกำหนดทางเทคนิค
ถังตกตะกอนอะคริลิกแบบแข็งที่มีความจุ 80 ลิตร สามารถป้อนโดยใช้น้ำประปาหรือสารละลาย สูบน้ำจากถังบำบัดน้ำเสียขนาด 120 ลิตรโดยใช้ปั๊มหอยโข่ง อุปกรณ์พ่นในถังบำบัดน้ำเสียช่วยให้สารแขวนลอยอยู่ในระบบกันสะเทือน
อุปกรณ์ทั้งสองติดตั้งเครื่องวัดอัตราการไหล ช่วงมาตรวัดการไหลของน้ำหลัก 0.5 - 5.0 ลิตร/นาที; เครื่องวัดอัตราการไหลของสารละลาย 0 - 2 ลิตร/นาที
ระบบฉีดสีย้อมถูกรวมเข้าด้วยกันเพื่อให้สามารถศึกษาตัวติดตามแบบไฮดรอลิกและการแสดงภาพการไหลได้
การวัดระบบการไหลโดยใช้ตัวติดตามสีย้อมและการเปรียบเทียบสิ่งเหล่านี้กับแบบจำลองการไหลในอุดมคติ
ผลกระทบของตัวแปรต่างๆ เช่น อัตราการไหลและตำแหน่งของแผ่นกั้นต่อระบบการไหล
การวัดประสิทธิภาพการกำจัดตะกอน
ข้อมูลทางเทคนิคของผลิตภัณฑ์
ขนาดอุปกรณ์: ยาว 2000mm X กว้าง 800mm X สูง 1530mm
อุปกรณ์จ่ายไฟ: แรงดันไฟฟ้า AC220V ปัจจุบัน 2A ความถี่ 50HZ
มอเตอร์ผสม: แรงดันไฟฟ้า DC24V ความเร็ว 200RPM
ปั๊มไดอะแฟรม: แรงดัน DC24V กระแสสูงสุด 2.0A อัตราการไหล 2.7L/นาที แรงดันสูงสุด 8kg
บูสเตอร์ปั๊ม: อัตราการไหลสูงสุด 18L/นาที หัวสูงสุด 20ม. อัตราการไหลสูงสุด 12L/นาที อัตราการไหลสูงสุด 12m
กำลังไฟฟ้าเข้า 150W แรงดันไฟฟ้า 220V ความเร็วสูงสุด 2800r/min ความถี่ 50HZ
ฉนวนคลาส E ความจุ 4.5μF
โฟลว์มิเตอร์ A 0-1000L/h โฟลว์มิเตอร์ B 0-250L/h
ภาพรวมอุปกรณ์
ในถังตกตะกอน สารแขวนลอยที่แยกของแข็งออกจากกันโดยแรงโน้มถ่วง ด้วยเหตุนี้ความหนาแน่นของอนุภาคของแข็งต้องมากกว่าของเหลว
ศึกษาปัจจัยที่มีอิทธิพลต่อกระบวนการแยกตัวของถังตกตะกอน ครั้งแรกที่เตรียมน้ำและสารแขวนลอยแคลเซียมคาร์บอเนตที่ตกตะกอนในถัง ปั๊มส่งระบบกันสะเทือนไปยังถังตกตะกอน ในถังตกตะกอน พื้นที่ทางเข้าของน้ำจืดจะถูกระงับ กระแสผสมไหลผ่านพอร์ตขาเข้า ของแข็งจมลงสู่ก้นบ่อโดยใช้ถังตกตะกอน อัตราการไหลของน้ำที่ผ่านการบำบัดที่ทางออกของถังตกตะกอน
อัตราการไหลของระบบกันสะเทือนและน้ำจืดจะถูกควบคุมโดยวาล์วและแสดงโดยเครื่องวัดการไหล ซึ่งช่วยให้อัตราส่วนการผสม - จึงปรับความเข้มข้นของของแข็งของส่วนผสม เพื่อให้แน่ใจว่าระบบกันสะเทือนที่สม่ำเสมอกัน จะมีการป้องกันการตกตะกอนก่อนเวลาอันควร และส่วนหนึ่งของระบบกันสะเทือนจะถูกป้อนกลับเข้าไปในถังกันสะเทือนในลักษณะบายพาส เพื่อเพิ่มการสังเกตสภาพการไหลของน้ำและกระบวนการตกตะกอน ถังตกตะกอนจะทำจากวัสดุโปร่งใส
สามารถวางแผ่นกั้นในถังตกตะกอนเพื่อขัดขวางการไหล ตำแหน่งแนวนอนและแนวตั้งในถังตกตะกอนสามารถปรับได้ ซึ่งส่งผลต่อสภาวะการไหลและประสิทธิภาพของกระบวนการคัดแยก
เนื้อหาการทดลอง
หลักการพื้นฐานของหยาดน้ำฟ้า
อนุภาคของแข็งของสารแขวนลอยในถังตกตะกอน
ขึ้นอยู่กับประสิทธิภาพของกระบวนการคัดแยก
ความเข้มข้นของสารแขวนลอยที่เป็นของแข็ง
ไหล
ตำแหน่งกั้น
