กล่องทดลองหลักการไมโครคอมพิวเตอร์ อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การสอน

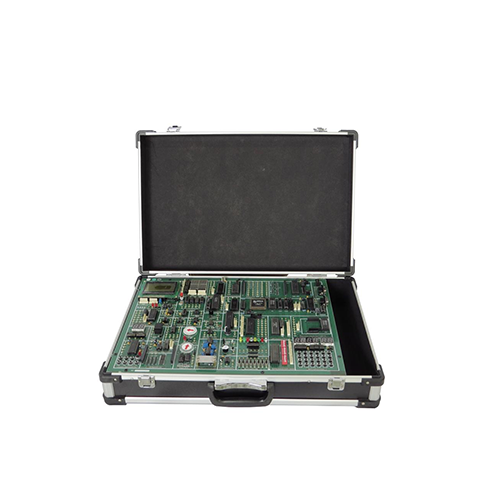

MR501E กล่องทดลองหลักการไมโครคอมพิวเตอร์ อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การสอน
ภาพรวมระบบ
บทนำ
ก่อนใช้งานระบบกล่องทดลองหลักการไมโครคอมพิวเตอร์ โปรดอ่านคู่มือเล่มนี้อย่างละเอียด เพื่อให้เข้าใจระบบอย่างถ่องแท้ ภาพรวมระบบ การติดตั้ง และการใช้งานจะอยู่ในหนังสือเล่มนี้ ส่วนที่เหลือจะอ้างอิงตามบทที่เกี่ยวข้องในเล่มเดียวกัน
คุณสมบัติระบบ
1. กล่องทดสอบหลักการไมโครคอมพิวเตอร์มีอีมูเลเตอร์ภายนอก 51 ตัว โครงสร้างระบบที่กะทัดรัด การแบ่งปันทรัพยากรอย่างเต็มรูปแบบ ไม่มีการสลับสวิตช์บัส และการระบุประเภท CPU โดยอัตโนมัติ
2. ระบบทดลองมีการกำหนดค่าซอฟต์แวร์และฮาร์ดแวร์ที่สมบูรณ์แบบ ซอฟต์แวร์จำลองการทำงานรองรับ Win98/2000/XP และระบบปฏิบัติการอื่นๆ และรองรับการพัฒนาภาษาแอสเซมบลีและภาษา C เนื้อหาการทดลองมีเนื้อหาครบถ้วน และเป็นแพลตฟอร์มที่เหมาะสำหรับการสอนไมโครคอมพิวเตอร์แบบชิปเดี่ยว หลักการ และอินเทอร์เฟซของไมโครคอมพิวเตอร์
การจัดสรรทรัพยากรระบบ
1. การจัดสรรพื้นที่เก็บข้อมูล ROM/RAM ของระบบ
2. การจัดสรรที่อยู่พอร์ต I/O
การติดตั้งและใช้งานระบบ
51 การติดตั้งและใช้งานระบบทดลอง
1. การติดตั้งซอฟต์แวร์จำลอง 51 ส่วน: ไฟล์ติดตั้ง "DICE-Microcomputer Principle Test Box_KEIL CDROM\TOOL\Keil V809a \1Install\c51v809a.exe" ตามคำแนะนำใน "DICE-Microcomputer Principle Test Box_KEIL CDROM\TOOL\Keil V809a \KEIL V809a Installation Instructions.doc" ให้ดำเนินการติดตั้งซอฟต์แวร์จำลอง 51 ส่วนให้เสร็จสมบูรณ์ สำหรับคำแนะนำโดยละเอียด โปรดดู "DICE-Microcomputer Principle Test Box_KEIL CDROM\REF\DICE-KEIL USB Emulator User Manual.pdf"
2. การตั้งค่าระบบ
ตั้งสวิตช์ SW3~SW5 ทั้งหมดเป็น ON ใส่การ์ด 51K-CPU ลงในช่องใส่การ์ด CPU (ทั้งสองด้านของ 8088Unit) และลัดวงจรบล็อกลัดวงจรของการ์ด 51K-CPU เข้ากับ "โปรแกรมนอกชิป" (เมื่อทำงานแบบออฟไลน์หรือใช้โปรแกรมจำลองสำหรับการทดลอง บล็อกลัดวงจรจะเชื่อมต่อกับตำแหน่ง "โปรแกรมนอกชิป" เมื่อดาวน์โหลดโปรแกรมไปยังแฟลชภายในของคอมพิวเตอร์ชิปเดี่ยว AT89S52 ผ่านโปรแกรมเมอร์หรือ ISP ออนไลน์ บล็อกลัดวงจรจะเชื่อมต่อกับ "โปรแกรมบนชิป")
3. การเขียนโปรแกรมออนไลน์ของ ISP
เมื่อใช้สายดาวน์โหลดเพื่อดาวน์โหลดไฟล์ HEX ไปยังแฟลชภายในของคอมพิวเตอร์ชิปเดี่ยว ให้ตั้งค่าบล็อกลัดวงจรอีกอันบนการ์ด 51K-CPU เป็น "โหมดการเขียนโปรแกรม" สำหรับการทดลองปกติ ให้ตั้งค่าเป็น "โหมดทั่วไป" เมื่อรันโปรแกรม
สำหรับการใช้งานและการตั้งค่าเฉพาะของการเขียนโปรแกรมออนไลน์ของ ISP โปรดดูเอกสาร CD DICE-Microcomputer Principle Test Box_KEIL CDROM\REF\51 Single-chip Computer ISP Download Function Application (USB Interface).doc
4. การใช้งานแบบออฟไลน์
เมื่อเปิดเครื่องเครื่องมือทดลอง หลอดดิจิตอลควรแสดง "P.___ ___51" ซึ่งแสดงว่าระบบทดลองอยู่ในสถานะออฟไลน์ คุณสามารถป้อนหมายเลขการทดลองที่เกี่ยวข้องผ่านปุ่มเครื่องมือทดลอง จากนั้นกดปุ่ม [EX/FV] เพื่อรันโปรแกรมการทดลองด้วยความเร็วสูงสุด ตัวอย่างเช่น ป้อนปุ่มตัวเลข 0 และ 9 ต่อสายไฟของการทดลอง A/D แล้วกดปุ่ม [EX/FV] เพื่อรันการทดลอง A/D ตามลำดับการทดลองหมายเลข 9
5. การเชื่อมต่อกับพีซี
หลังจากตรวจสอบว่าปิดเครื่องแล้ว ให้ถอดชิปไมโครคอนโทรลเลอร์ AT89S52 บนการ์ด 51K-CPU ออก เสียบปลั๊ก IDC40 บนสายแบนสีขาว 40 คอร์ เข้ากับซ็อกเก็ต IDC40 ของโปรแกรมจำลอง USB DICE-KEIL จากนั้นใช้สาย USB ที่กระจายแบบสุ่มเชื่อมต่อโปรแกรมจำลองเข้ากับพีซี เสียบหัวจำลอง 40 คอร์ที่ปลายอีกด้านหนึ่งของสายแบนสีขาว 40 คอร์ เข้ากับซ็อกเก็ตล็อคสีเขียวที่มุมขวาบนของเครื่องมือทดลอง DICE-5210K
หมายเหตุ: ห้ามเสียบกลับด้าน พินแรกที่มุมซ้ายบนของซ็อกเก็ต DIP 40 พินคือพินแรกของไมโครคอนโทรลเลอร์ มีลูกศรอยู่ที่พินแรกของส่วนหัวจำลอง 40 พิน โปรแกรมจำลอง USB DICE-KEIL ควรติดตั้งไว้ทางด้านขวาของแผงวงจรทดลอง หากมีข้อสงสัยใดๆ โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิคของเรา
(5) สำหรับรายละเอียดเกี่ยวกับการติดตั้งและการใช้งานซอฟต์แวร์และไดรเวอร์ โปรดดูคู่มือโปรแกรมจำลอง
หมายเหตุ:
(1) ไม่ว่าจะเป็นการเสียบและถอดวงจรรวมและการ์ด CPU การต่อสายสื่อสาร การตั้งค่าจัมเปอร์ หรือการต่อวงจรทดลอง โปรดตรวจสอบให้แน่ใจว่าได้ดำเนินการขณะปิดเครื่อง มิฉะนั้นอาจทำให้อุปกรณ์เสียหายได้
(2) หลังจากเชื่อมต่อวงจรทดลองแล้ว ควรตรวจสอบอย่างละเอียดก่อนเปิดเครื่อง
