I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

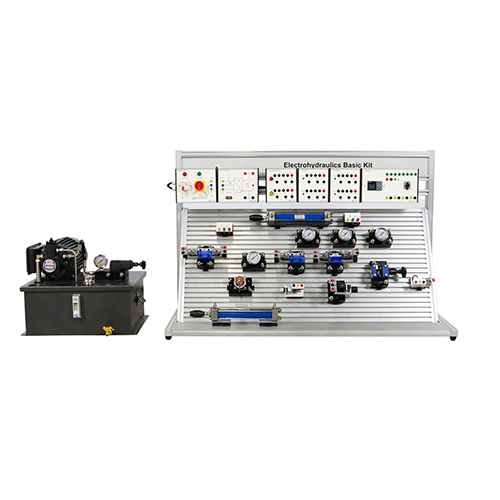

อุปกรณ์ทดลองนี้ใช้โครงสร้างด้านเดียวเพื่อให้ผู้เรียนมีพื้นที่สำหรับการทดลองเกี่ยวกับระบบไฮดรอลิก โครงสร้างโดยรวมเรียบง่ายและใช้งานได้จริง
อุปกรณ์ฝึกอบรมทำจากเหล็กเคลือบสีด้านสองชั้น มีลวดลายพ่นสีหนาแน่น สวยงาม ทนทาน และใช้งานได้จริง การกำหนดค่าพื้นฐานมีดังนี้: ชุดอุปกรณ์ฝึกอบรมไฮดรอลิก 1 ชุด; โมดูลควบคุม PLC ไฮดรอลิก 1 ชุด;
1.2 คุณสมบัติ
ระบบฝึกอบรมนี้มาพร้อมกับระบบมอเตอร์ DC ความเร็วแปรผันและมีฟังก์ชันการตั้งค่าแรงดันน้ำมัน คุณสามารถตั้งค่าแรงดันใช้งานที่ปลอดภัยของแรงดันน้ำมันขาออกได้ เข้ากันได้กับชิ้นส่วนไฮดรอลิกทั่วไปทั้งหมด: ชิ้นส่วนไฮดรอลิกแต่ละชิ้นมาพร้อมกับแผ่นยึด ซึ่งสามารถวางชิ้นส่วนไฮดรอลิกบนแผงอลูมิเนียมอัลลอยด์ได้อย่างง่ายดายและอิสระ (โครงสร้างอลูมิเนียมอัลลอยด์พร้อมช่อง "T" บนแผง) แหวนน้ำมันใช้ข้อต่อแบบเปลี่ยนเร็ว ถอดประกอบได้ง่าย และไม่มีการรั่วไหล
ด้วยชุดอุปกรณ์ฝึกอบรมนี้ คุณสามารถทำการทดลองวงจรควบคุมไฮดรอลิกและการทดลองใช้งานพื้นฐานที่เกี่ยวข้องได้ นอกจากนี้ยังสามารถบูรณาการเข้าด้วยกันสำหรับการทดลองควบคุมไฟฟ้าไฮดรอลิกได้อีกด้วย
II.พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับเฟสเดียว 220V±10% 50Hz
2.2 ขนาดและน้ำหนัก
แท่นไฮดรอลิก
ขนาด: 1320*605*865 มม.
น้ำหนัก: 55 กก.
สถานีไฮดรอลิก
ขนาด: 550*420*460 มม.
น้ำหนัก: 60 กก.
III.รายการส่วนประกอบ
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 โครง
2 แผงควบคุม
3 สถานีไฮดรอลิก
3.2 ส่วนประกอบไฟฟ้า
หมายเลข ชื่อ
1 โมดูลจ่ายไฟหลัก (อินพุตสัญญาณ, ไฟฟ้า)
2 โมดูล 24V
3 โมดูลปุ่มกด
4 โมดูลรีเลย์
5 โมดูล PLC
3.3 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน ชิ้น
1 ท่อน้ำมันไฮดรอลิก 0.6 ม. 7
2 ท่อน้ำมันไฮดรอลิก 1 ม. 2
3 ท่อน้ำมันไฮดรอลิก 1.5 ม. 4
4 ข้อต่อไฮดรอลิกตัวเมีย (ขนาดใหญ่) 26
5 มัลติมิเตอร์ดิจิทัล UA9205 1
6 สายไฟ 4 มม. ยาว 2 ม. สีแดง ปลายคู่ 10
7 สายไฟ 4 มม. ยาว 2 ม. สีดำ ปลายคู่ 10
8 สายไฟ 4 มม. ยาว 2 ม. สีเขียว ปลายคู่ 8
9 สายไฟ 4 มม. ยาว 2 ม. สีเหลือง ปลายคู่ 4
10 สายเคเบิลเครือข่าย Cat5E (e5e) ยาว 2 ม. สีเหลือง 1
11 สายไฟ 4 มม. ยาว 0.1 ม. สีเหลือง ปลายคู่ 1
12 สายไฟ 4 มม. ยาว 0.1 ม. สีน้ำเงิน ปลายคู่ 1
13 สายไฟ 4 มม. ยาว 0.1 ม. สีดำ ปลายคู่ 1
14 ตุ้มน้ำหนัก 1
15 ฝาครอบป้องกันตุ้มน้ำหนัก 1
