I. บทนำ

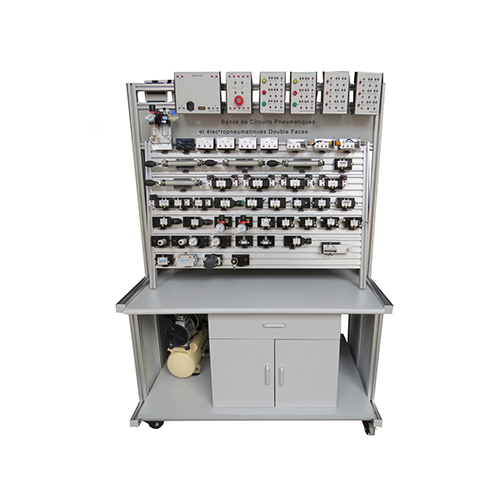

เก้าอี้ฝึกสอนไฟฟ้านิวแมติกออกแบบมาสำหรับ "การฝึกอบรมด้านไฮดรอลิกและนิวแมติก" ซึ่งตรงตามข้อกำหนดของระบบส่งกำลังนิวแมติกสมัยใหม่ นักศึกษาสามารถเรียนรู้ความรู้พื้นฐานเกี่ยวกับการควบคุมวงจรนิวแมติก และฝึกฝนการปฏิบัติงานจริง เก้าอี้ฝึกสอนนิวแมติกผสมผสานความรู้ด้านระบบส่งกำลังไฟฟ้าและเครื่องกลเข้าด้วยกัน
ด้วยเก้าอี้ฝึกนี้ นักศึกษาจะได้เรียนรู้โครงสร้างส่วนประกอบนิวแมติก ทฤษฎีการควบคุมวงจรนิวแมติก การออกแบบวงจรนิวแมติก และการฝึกปฏิบัติงานจริงสำหรับเก้าอี้ฝึกสอนนิวแมติก
II. โครงสร้างพื้นฐาน
โต๊ะทำงานทดลองควบคุมนิวแมติก ประกอบด้วยโต๊ะทำงานทดลอง ชั้นวางอุปกรณ์ ส่วนประกอบนิวแมติก ฯลฯ
ส่วนประกอบนิวแมติกและอุปกรณ์จริง: ตัวกรองอากาศ วาล์วลดแรงดัน ชุดซ่อมบำรุง วาล์วควบคุมทิศทางแบบมือหมุน วาล์วควบคุมทิศทางนิวแมติก วาล์วควบคุมทิศทาง วาล์วตรวจสอบ วาล์วปีกผีเสื้อ วาล์วไอเสีย กระบอกสูบแบบทำงานเดี่ยว กระบอกสูบแบบทำงานคู่ ฯลฯ



III. รายการส่วนประกอบ (แต่ละด้านมีส่วนประกอบด้านล่าง 1 ชุด, สองด้าน *2)
หมายเลข ชื่อ จำนวน
1 โต๊ะทำงานควบคุม 1 ชิ้น
2 แผงอลูมิเนียมควบคุม 1 ชิ้น
3 โครงแขวนสำหรับอุปกรณ์ไฟฟ้า 1 ชิ้น
4 กระบอกสูบคู่ 20X100 3
5 กระบอกสูบเดี่ยว 20X100 1
6 โซลินอยด์วาล์ว 5/3 เปลี่ยนทิศทาง (รั่วตรงกลาง) 1
7 โซลินอยด์วาล์ว 5/3 เปลี่ยนทิศทาง (ปิดตรงกลาง) 1
8 โซลินอยด์วาล์ว 5/3 (เปิดตรงกลาง) 1
9 โซลินอยด์วาล์วคู่ 5/2 เปลี่ยนทิศทาง 1
6 โซลินอยด์วาล์วเดี่ยว 5/3 เปลี่ยนทิศทาง 1
7 3/2 ควบคุมไฟฟ้าเดี่ยว, NO 1
8 3/2 ควบคุมไฟฟ้าเดี่ยว, NC 1
9 วาล์วแบบปุ่มหัวเห็ด 1
10 วาล์วกลับทิศทางแบบมือจับ 2
11 3/2 วาล์วควบคุมลมเดี่ยว 1
12 5/2 วาล์วควบคุมลมเดี่ยว 1
13 5/2 วาล์วควบคุมลมคู่ 1
14 3/2 วาล์วควบคุมลมคู่ 1
15 ชุดซ่อมบำรุง 1
16 วาล์วตรวจสอบ 2
17 มาตรวัดแรงดัน 2
18 วาล์วตรวจสอบรูกลับ 2
19 วาล์วแบบหมุน 2
20 วาล์วลด 2
21 วาล์วควบคุมด้วยมือ 3/2 1
23 วาล์วควบคุมจังหวะ 3/2 4
24 วาล์วแบบแผ่น 3/2 1
25 วาล์วหน่วงเวลา 1
26 วาล์วควบคุมลำดับ 1
27 วาล์วควบคุมประตู 1
28 วาล์วควบคุมแรงดันคู่ 1
29 วาล์วระบายลมเร็ว 1
30 ท่อลม Ф4 ยาว 60 เมตร
31 ข้อต่อรูปกากบาท 4
32 ข้อต่อรูปตัว T 6
33 เส้นผ่านศูนย์กลางเปลี่ยน Ф6-Ф4 2
34 ชุดจ่ายไฟ 1
35 ชุดจ่ายไฟ 2
36 ชุดรีเลย์กลาง 2
37 ชุดจ่ายลมแบบลม 1
38 ไมโครสวิตช์ (ซ้าย) 2
39 ไมโครสวิตช์ (ขวา) 2
40 สายไฟฟ้า สีแดง 20
41 สายไฟฟ้า สีดำ 20
42 สายไฟฟ้า สายเคเบิล สีเหลือง 20
43 เทปปิดผนึกเกลียว PTFE ยาว 50 เมตร
44 ปั๊มลม 1
45 เซ็นเซอร์เหนี่ยวนำ 1
46 เซ็นเซอร์แบบคาปาซิทีฟ 1
47 เซ็นเซอร์โฟโตอิเล็กทริก 1
48 เครื่องมือติดตั้ง 1
49 คู่มือการฝึกอบรม 1
