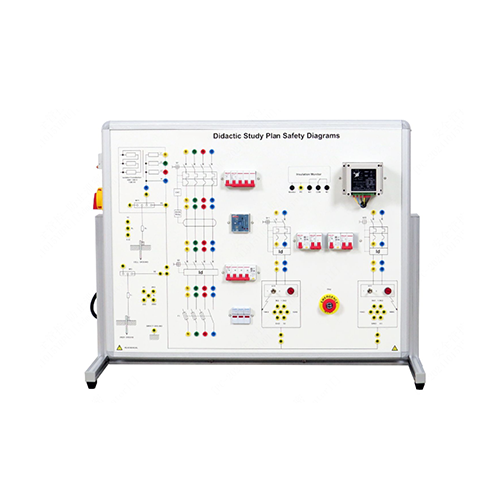

แผนการศึกษาเชิงปฏิบัติ แผนภาพความปลอดภัย อุปกรณ์ห้องปฏิบัติการวิศวกรรมไฟฟ้า อุปกรณ์การสอน

I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
โครงสร้างทำจากแผ่นเหล็กเคลือบสารเคมี เคลือบด้วยอีพ็อกซี่หลายชั้น ฐานมีขายางรองเพื่อให้วางบนโต๊ะทำงานได้ แผงแสดงส่วนประกอบทั้งหมดที่จำเป็นสำหรับการจ่ายไฟให้กับวงจรอย่างเหมาะสม
1.2 คุณสมบัติ
1. อุปกรณ์มีปุ่มหยุดฉุกเฉิน ซึ่งสามารถตัดไฟได้ทันทีเมื่ออุปกรณ์เกิดอุบัติเหตุ
2. เบรกเกอร์วงจรมีระบบป้องกันไฟรั่วและตัวตัดวงจร เมื่ออุปกรณ์เกิดไฟรั่ว เบรกเกอร์วงจรจะตัดวงจรเพื่อป้องกัน
3. โครงสร้างทำจากแผ่นเหล็กเคลือบสารเคมี ซึ่งมีความปลอดภัยและมั่นคง
4. พื้นผิวเคลือบด้วยอีพ็อกซี่หลายชั้น ซึ่งมีความทนทานและไม่แตกหักง่าย
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: เฟสเดียว สามสาย AC 220V ±10% 50Hz
2.2 ขนาดและน้ำหนัก
ขนาด: 1000*580*770 มม.
น้ำหนัก: <68 กก.

III. รายการส่วนประกอบ
3.1 ส่วนประกอบหลัก
หมายเลขชื่อ
1 แผง
2 ขายึด
3 หม้อแปลงแยกสามเฟส
3.2 ส่วนประกอบไฟฟ้า
หมายเลขชื่อ
1 เบรกเกอร์ไฟฟ้า
2 สวิตช์ไฟฟ้า
3 หม้อแปลงแยกสามเฟส
4 รีเลย์ป้องกันไฟฟ้ารั่ว
5 เบรกเกอร์ 4P พร้อมตัวปลด
6 แถวสายดิน
7 เบรกเกอร์ 4P พร้อมระบบป้องกันไฟฟ้ารั่ว
8 ฟิวส์
9 ตัวเลื่อนตัวเก็บประจุ
10 ไฟแสดงสถานะการทำงาน
11 ตัวต้านทาน
12 ปุ่มหยุดฉุกเฉิน
13 เบรกเกอร์ 2P พร้อมระบบป้องกันไฟฟ้ารั่ว
14 เครื่องทดสอบฉนวนไฟฟ้ากระแสสลับ
15 ช่องทดสอบ
3.3 อุปกรณ์เสริม
หมายเลขชื่อ
1 สายเชื่อมต่อ U-bridge สีดำ 4 มม.
2 สายไฟฟ้า 4 มม. สีเหลือง 2 ปลาย 1 ม.
3 สายไฟฟ้า 4 มม. สีเขียว 2 ปลาย 1 ม.
4 สายไฟฟ้า 4 มม. สีแดง 1 ม.
5 สายไฟฟ้า 4 มม. สีน้ำเงิน 2 ปลาย 1 ม.
6 สายไฟฟ้า 4 มม. 2 ปลาย 1 ม. สีสองสี
7 มัลติมิเตอร์แบบดิจิตอล UA9205
8 ฟิวส์
3.4 รายการการกำหนดค่าผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 หม้อแปลงแยกสามเฟส 1.5KW 380/380 (4 ช่อง) 1
2 เบรกเกอร์ DZ47s ไม่มีระบบป้องกันไฟรั่ว 4P 2A ชนิด C 1
3 เบรกเกอร์ DZ47s ไม่มีระบบป้องกันไฟรั่ว 2P 1A ชนิด C 2
4 เบรกเกอร์ DZ47SLES สีแดง 2P 16A พร้อมระบบป้องกันไฟรั่ว ใหม่ 2
5 เบรกเกอร์ DZ47SLES สีแดง 4P 25A พร้อมระบบป้องกันไฟรั่ว ใหม่ 2
6 ตัวปลดวงจร DZ47s MX+OF3 (Delixi) AC220V 1
7 หม้อแปลงกระแสไฟฟ้ารั่ว 1
8 สายเคเบิลเชื่อมต่อแบบบริดจ์รูปตัว U สีดำ 4 มม. 20
9 รีเลย์กระแสไฟฟ้ารั่ว 1
10 สายไฟฟ้าขนาด 4 มม. สีเหลือง 2 ปลาย 1 เมตร 5
11 สายไฟฟ้าขนาด 4 มม. สีเขียว 2 ปลาย 1 เมตร 5
12 สายไฟฟ้าขนาด 4 มม. สายไฟฟ้าสีแดงสองหัว 1 เมตร 5
13 สายไฟฟ้าขนาด 4 มม. สายไฟฟ้าสีน้ำเงินสองหัว 1 เมตร 5
14 สายไฟฟ้าขนาด 4 มม. สายไฟฟ้าสองหัวสองสี 1 เมตร 5
15 มัลติมิเตอร์แบบดิจิทัล UA9205 1
IV. รายการการทดลอง
การทดลองที่ 1 การจำลองการทดสอบการสะดุดของกระแสไฟฟ้าดูดโดยมนุษย์
การทดลองที่ 2 การทดสอบเครื่องทดสอบฉนวนไฟฟ้ากระแสสลับ
การทดลองที่ 3 การทดสอบรีเลย์กระแสไฟฟ้ารั่ว
การทดลองที่ 4 การทดสอบการสะดุดของเบรกเกอร์วงจรป้องกันไฟรั่ว 4P
