โมเมนต์ดัดในกรอบ อุปกรณ์การศึกษา อุปกรณ์การทดลองทางกล

I.ภาพรวม
อุปกรณ์นี้ใช้สำหรับภาควิชาวิศวกรรมเครื่องกลหรือภาควิชาวิศวกรรมเครื่องกลในมหาวิทยาลัย เหมาะสำหรับกลศาสตร์ทฤษฎีและประยุกต์ กลศาสตร์วิศวกรรม กลศาสตร์ของแข็ง และภาควิชาอื่นๆ ที่เกี่ยวข้องกับกลศาสตร์

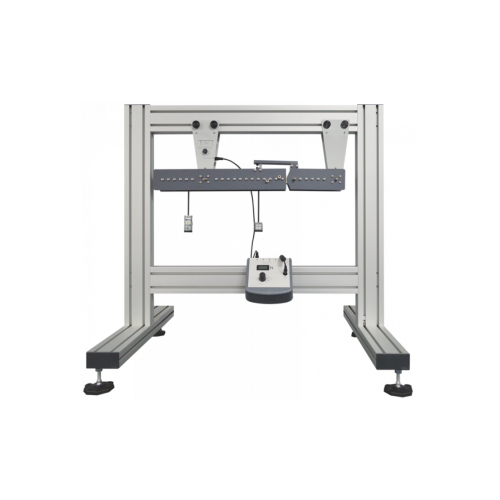

อุปกรณ์นี้ช่วยให้สามารถวัดความเครียดหรือโมเมนต์ดัดตามความยาวของชิ้นส่วนแนวตั้งและแนวนอนของกรอบพอร์ทัลสี่เหลี่ยมได้ อุปกรณ์นี้ใช้กับกรอบโครงสร้างสากล (มีให้แยกต่างหาก)
เกจวัดความเครียดจะยึดไว้ที่ระยะห่างเท่ากันตลอดชิ้นส่วนกรอบ โดย 8 อันอยู่บนชิ้นส่วนแนวนอนและ 4 อันบนชิ้นส่วนแนวตั้งแต่ละอัน ขาแนวตั้งทั้งสองข้างของกรอบสามารถยึดกับกรอบโครงสร้างสากลได้ สามารถใช้แรงกดบนชิ้นส่วนแนวนอนและ/หรือแนวตั้ง และ/หรือแขนโมเมนต์แบบถอดได้ของกรอบได้ สามารถวัดความเครียดบนกรอบได้ด้วยตัวบ่งชี้ความเครียด โมเมนต์ดัดที่เกจวัดความเครียดแต่ละตัวสามารถคำนวณได้จากความเครียดและเปรียบเทียบกับค่าทางทฤษฎี
มีคู่มือการใช้งานรวมอยู่ด้วย II.ข้อมูลทางเทคนิค
โครงสร้าง: อลูมิเนียม
ด้านล่างมียางปรับระดับเพื่อปรับความสูง
น้ำหนักรวมน้อยกว่า 200 กก.
สภาพแวดล้อมการทำงาน: -10℃~40℃ ความชื้น<85%
III.การทดลองทั่วไป
ความสัมพันธ์ระหว่างความเครียดที่วัดได้และโมเมนต์ดัด
การดัดแบบยืดหยุ่นของโครงพอร์ทัลและความสัมพันธ์เชิงเส้นระหว่างโมเมนต์ดัดในโครงและน้ำหนัก
โมเมนต์ดัดสำหรับโมเมนต์ภายในและภายนอกบนชิ้นส่วนแนวตั้ง
การเปรียบเทียบโครงสร้างในอุดมคติและโครงสร้างที่ไม่เหมาะ
