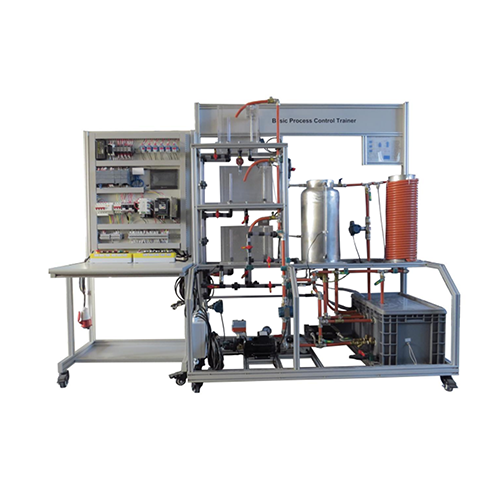

อุปกรณ์ฝึกอบรมวิชาชีพควบคุมกระบวนการขั้นพื้นฐาน อุปกรณ์การเรียนการสอน อุปกรณ์การสอน

MR001P อุปกรณ์ฝึกอบรมวิชาชีพควบคุมกระบวนการขั้นพื้นฐาน อุปกรณ์การเรียนการสอน อุปกรณ์การสอน
1 ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
การควบคุมกระบวนการ (Process control) เป็นคำย่อของการควบคุมกระบวนการผลิตอัตโนมัติ ซึ่งเป็นส่วนสำคัญของเทคโนโลยีระบบอัตโนมัติ โดยทั่วไปหมายถึงการควบคุมกระบวนการผลิตอย่างต่อเนื่องหรืออัตโนมัติในอุตสาหกรรมการผลิตปิโตรเลียม อุตสาหกรรมเคมี พลังงานไฟฟ้า โลหะวิทยา อุตสาหกรรมเบา วัสดุก่อสร้าง พลังงานนิวเคลียร์ และอื่นๆ ในกระบวนการผลิตทางอุตสาหกรรมสมัยใหม่ เทคโนโลยีการควบคุมกระบวนการมีบทบาทสำคัญมากขึ้นเรื่อยๆ ในการบรรลุตัวชี้วัดทางเทคนิคและเศรษฐกิจที่ดีที่สุดต่างๆ ปรับปรุงประสิทธิภาพทางเศรษฐกิจและผลิตภาพแรงงาน ปรับปรุงสภาพการทำงาน และปกป้องสิ่งแวดล้อม
โดยนำเทคโนโลยีและระบบอุปกรณ์หลักที่แสดงถึงระบบอัตโนมัติและระบบสารสนเทศขององค์กรกระบวนการผลิตมาเป็นแนวทางหลัก เราได้ออกแบบและผลิตอุปกรณ์การสอนภาคปฏิบัติแบบครบวงจรสำหรับห้องปฏิบัติการควบคุมกระบวนการขั้นสูง และจัดตั้งฐานฝึกปฏิบัติทางวิศวกรรมห้องปฏิบัติการเฉพาะทางขึ้น
อุปกรณ์ฝึกอบรมนี้ได้รับการออกแบบอย่างเหมาะสมและมีความอเนกประสงค์สูง ไม่เพียงแต่สามารถตอบสนองความต้องการการสอนเชิงทดลองของหลักสูตรที่เกี่ยวข้องในด้านระบบอัตโนมัติทางอุตสาหกรรม การควบคุมอัตโนมัติ และสาขาวิชาอื่นๆ ของระดับปริญญาตรีและอนุปริญญาเท่านั้น แต่ยังเหมาะสำหรับการวิจัยและพัฒนาของนักศึกษาระดับบัณฑิตศึกษาอีกด้วย
1.2 คุณสมบัติ
1. ใช้โครงสร้างเฟรมอลูมิเนียมโปรไฟล์อุตสาหกรรม การออกแบบโครงสร้างโปร่งใส และอินเทอร์เฟซแบบเปิด
2. ผลิตภัณฑ์ใช้โครงสร้างแบบตั้งโต๊ะ การออกแบบเฟรมอลูมิเนียมอัลลอยด์ทั้งหมด และการออกแบบแยกส่วนสำหรับวัตถุควบคุมและระบบควบคุม สามารถวางบนโต๊ะผ่าตัดร่วมกัน หรือวางแยกกันตามความต้องการ
3. อินเทอร์เฟซอินพุตและเอาต์พุตของอุปกรณ์มีความเข้ากันได้ดี หน่วยขับเคลื่อนและหน่วยควบคุม PLC หลักสามารถเปลี่ยนได้ง่าย ซึ่งสามารถใช้เป็นกลไกโหลดของวงจรอิเล็กทรอนิกส์ และสามารถใช้เป็นวัตถุการทำงานของระบบควบคุม PLC และสามารถขยายหรืออัปเกรดได้ตามต้องการ
4. อุปกรณ์ตรวจจับและตรวจวัดความร้อน 5 ชนิด ได้แก่ อุณหภูมิ การไหล ระดับของเหลว ความดัน และองค์ประกอบ ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม สามารถนำมาประยุกต์ใช้และออกแบบการทดลองที่เกี่ยวข้องได้
5. แนวคิดการควบคุมแบบแบ่งเวลาสามารถรวบรวมพารามิเตอร์สองหรือสามตัวพร้อมกันได้ เช่น การวัดการไหลชุดหนึ่งและการวัดอุณหภูมิชุดหนึ่ง ระบบวัตถุทำจากอลูมิเนียมอัลลอยด์ทั้งหมด จากมุมมองด้านสุนทรียศาสตร์และโดยไม่สูญเสียแนวคิดทางวิศวกรรม ระบบวัตถุของห้องปฏิบัติการอุปกรณ์กระบวนการระดับมืออาชีพได้รับการทบทวนและสร้างขึ้น และจะสร้างเป็นห้องปฏิบัติการสาธิตที่มีบรรยากาศของยุคสมัย
6. อุปกรณ์นี้สามารถดำเนินการโครงการฝึกอบรมการควบคุมพื้นฐานของการควบคุมกระบวนการ บรรลุฟังก์ชันการควบคุมและการปรับ PID ของพารามิเตอร์ห้าตัว ได้แก่ การไหล อุณหภูมิ ความดัน ระดับของเหลว และองค์ประกอบ และสามารถบรรลุวัตถุประสงค์การสอนและการฝึกอบรมที่หลากหลาย
2 พารามิเตอร์ประสิทธิภาพ
1. แหล่งจ่ายไฟ: สามเฟสห้าสาย 380V±5% 50Hz;
2. สัญญาณควบคุม: แรงดัน 0～10V/4-20mA;
4. สภาพแวดล้อมการทำงาน: -10℃～40℃, ความชื้นสัมพัทธ์: 20%～90% ไม่เกิดการควบแน่น
5. สภาวะการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ ＜85% (25℃)
